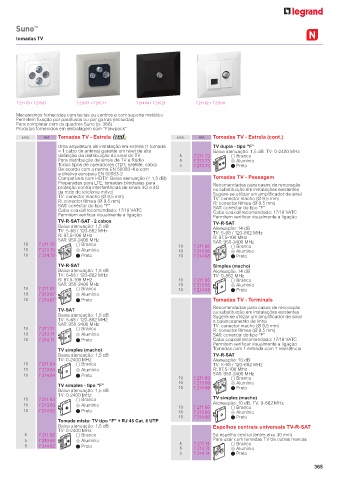

Page 367 - Catálogo Geral Legrand 2024

Suno ™

tomadas TV

7 211 70 + 7 215 01 7 213 67 + 7 215 11 7 214 64 + 7 215 21 7 211 62 + 7 215 01

Mecanismos fornecidos com teclas ou centros e com suporte metálico
Permitem fixação por parafusos ou por garras (incluídas)
Para completar com os quadros Suno (p. 368)
Produtos fornecidos em embalagem com “Flowpack”
Emb. Ref. Tomadas TV - Estrela Emb. Ref. Tomadas TV - Estrela (cont.)
Uma arquitetura de instalação em estrela (1 tomada TV dupla - tipo “F”
= 1 cabo de antena) garante um nível de alta Baixa atenuação: 1,5 dB. TV: 0-2400 MHz
definição da distribuição do sinal de TV 5 7 211 73 Branco
Para distribuição de sinais de TV e Rádio 5 7 213 73 Alumínio
Todos tipos de operadores (TDT, satélite, cabo) 5 7 214 73 Preto
De acordo com a norma EN 50083-4 e com
a diretiva europeia EN 50083-2
Compatíveis com HDTV: Baixa atenuação (< 1,5 dB) Tomadas TV - Passagem
Preparadas para LTE, tomadas blindadas para Recomendadas para casos de renovação
proteção contra interferências de sinais 3G e 4G ou substituição em instalações existentes
da rede de telefonia móvel Sugere-se utilizar um amplificador de sinal
TV: conector macho (Ø 9,5 mm) TV: conector macho (Ø 9,5 mm)
R: conector fêmea (Ø 9,5 mm) R: conector fêmea (Ø 9,5 mm)
SAT: conector do tipo “F” SAT: conector do tipo “F”
Cabo coaxial recomendado: 17/19 VATC Cabo coaxial recomendado: 17/19 VATC
Permitem verificar visualmente a ligação Permitem verificar visualmente a ligação
TV-R-SAT-SAT - 2 cabos TV-R-SAT
Baixa atenuação: 1,5 dB Atenuação: 14 dB
TV: 5-68 / 120-862 MHz TV: 5-68 / 120-862 MHz
R: 87,5-108 MHz R: 87,5-108 MHz
SAT: 950-2400 MHz
10 7 211 70 Branco 10 7 211 68 SAT: 950-2400 MHz
Branco
10 7 213 70 Alumínio 10 7 213 68 Alumínio
10 7 214 70 Preto 10 7 214 68 Preto
TV-R-SAT Simples (macho)
Baixa atenuação: 1,5 dB Atenuação: 14 dB
TV: 5-68 / 120-862 MHz TV: 0-862 MHz
R: 87,5-108 MHz 10 7 211 65 Branco
SAT: 950-2400 MHz 10 7 213 65 Alumínio
10 7 211 67 Branco 10 7 214 65 Preto
10 7 213 67 Alumínio
10 7 214 67 Preto Tomadas TV - Terminais
Recomendadas para casos de renovação
TV-SAT ou substituição em instalações existentes
Baixa atenuação: 1,5 dB Sugere-se utilizar um amplificador de sinal
TV: 5-68 / 120-862 MHz e balanceamento de linha
SAT: 950-2400 MHz TV: conector macho (Ø 9,5 mm)
10 7 211 71 Branco R: conector fêmea (Ø 9,5 mm)
10 7 213 71 Alumínio SAT: conector do tipo “F”
10 7 214 71 Preto Cabo coaxial recomendado: 17/19 VATC
Permitem verificar visualmente a ligação
TV simples (macho) Tomadas com 1 entrada com 1 resistência
Baixa atenuação: 1,5 dB TV-R-SAT
TV: 0-2400 MHz Atenuação: 10 dB
10 7 211 64 Branco TV: 5-68 / 120-862 MHz
10 7 213 64 Alumínio R: 87,5-108 MHz
10 7 214 64 Preto SAT: 950-2400 MHz
10 7 211 69 Branco
10 7 213 69 Alumínio
TV simples - tipo “F” 10 7 214 69 Preto
Baixa atenuação: 1,5 dB
TV: 0-2400 MHz
10 7 211 63 Branco TV simples (macho)
10 7 213 63 Alumínio 10 7 211 66 Atenuação: 10 dB. TV: 0-862 MHz
Branco
10 7 214 63 Preto 10 7 213 66 Alumínio
10 7 214 66 Preto
Tomada mista: TV tipo “F” + RJ 45 Cat. 6 UTP
Baixa atenuação: 1,5 dB Espelhos centrais universais TV-R-SAT
TV: 0-2400 MHz
5 7 211 62 Branco Só espelho central (entre-eixo 30 mm)
5 7 213 62 Alumínio Para usar com tomadas TV de outras marcas
5 7 214 62 Preto 5 5 7 211 74 Branco
Alumínio
7 213 74
5 7 214 74 Preto
