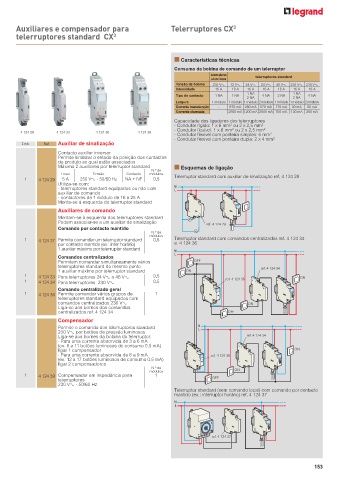

Page 155 - Catálogo Geral Legrand 2024

Auxiliares e compensador para Telerruptores CX 3
telerruptores standard CX 3

n Características técnicas
Consumo da bobina de comando de um telerruptor
telerruptores
silenciosos telerruptores standard
Tensão da bobina 230 VA 12 VA 24 VA 24 VA 48 VA 230 VA 230 VA
Intensidade 16 A 16 A 16 A 16 A 16 A 16 A 16 A
1 NA 1 NA
Tipo do contacto 1 NA 1 NA 4 NA 2 NA 4 NA
2 NA 2 NA
Largura 1 módulo 1 módulo 1 módulo 2 módulos 1 módulo 1 módulo 2 módulos
Corrente manutenção - 670 mA 280 mA 570 mA 170 mA 30 mA 50 mA
Corrente chamada - 2500 mA 1200 mA 2500 mA 700 mA 130 mA 250 mA
Capacidade dos ligadores dos telerruptores
- Condutor rígido: 1 x 6 mm ou 2 x 2,5 mm 2
2
2
4 124 29 4 124 33 4 124 36 4 124 39 - Condutor flexível: 1 x 6 mm ou 2 x 2,5 mm 2
- Condutor flexível com ponteira simples: 6 mm
2
- Condutor flexível com ponteira dupla: 2 x 4 mm 2
Emb. Ref. Auxiliar de sinalização
Contacto auxiliar inversor
Permite sinalizar o estado da posição dos contactos
do produto ao qual estão associados
Máximo 2 auxiliares por telerruptor standard n Esquemas de ligação
N.º de
I max Tensão Contacto módulos
1 4 124 29 5 A 250 VA - 50/60 Hz NA + NF 0,5 Telerruptor standard com auxiliar de sinalização ref. 4 124 29
Utiliza-se com: N
- telerruptores standard equipados ou não com L
auxiliar de comando
- contactores de 1 módulo de 16 a 25 A
Monta-se à esquerda do telerruptor standard
Auxiliares de comando
Montam-se à esquerda dos telerruptores standard
Podem associar-se a um auxiliar de sinalização
ref. 4 124 29
Comando por contacto mantido
N.º de
módulos
1 4 124 37 Permite comandar um telerruptor standard 0,5 Telerruptor standard com comandos centralizados ref. 4 124 34
por contacto mantido (ex.: inter horário) e 4 124 36
1 auxiliar máximo por telerruptor standard N
L
Comandos centralizados
Permitem comandar simultaneamente vários OFF
telerruptores standard do mesmo ponto ref. 4 124 34
1 auxiliar máximo por telerruptor standard ON
1 4 124 33 Para telerruptores 24 VA a 48 VA 0,5 ON
1 4 124 34 Para telerruptores 230 VA 0,5 ref. 4 124 36
Comando centralizado geral
1 4 124 36 Permite comandar vários grupos de 1
telerruptores standard equipados com
comandos centralizados 230 VA ON
Liga-se aos bornes dos comandos
centralizados ref. 4 124 34 OFF
Compensador
Permite o comando dos telerruptores standard N L
230 VA por botões de pressão luminosos
Liga-se aos bornes da bobina do telerruptor: ref. 4 124 34
- Para uma corrente absorvida de 3 a 6 mA
(ex. 6 a 11 botões luminosos de consumo 0,5 mA)
ligar 1 compensador ON
- Para uma corrente absorvida de 6 a 9 mA ref. 4 124 36
(ex. 12 a 17 botões luminosos de consumo 0,5 mA)
ligar 2 compensadores
N.º de
módulos ON
1 4 124 39 Compensador em impedância para 1 OFF
telerruptores
230 VA - 50/60 Hz
Telerruptor standard (sem comando local) com comando por contacto
mantido (ex.: interruptor horário) ref. 4 124 37
N
L

ref. 4 124 37

153
