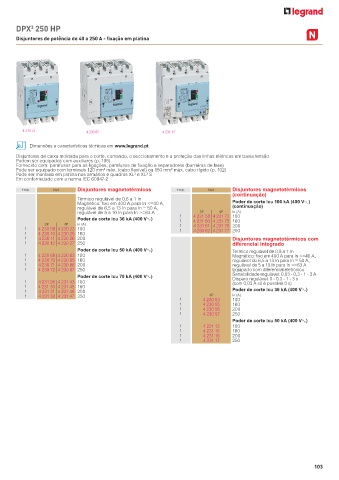

Page 105 - Catálogo Geral Legrand 2024

DPX 250 HP
3
Disjuntores de potência de 40 a 250 A - fixação em platina

4 230 72 4 230 87 4 231 17

Dimensões e características técnicas em www.legrand.pt

Disjuntores de caixa moldada para o corte, comando, o seccionamento e a proteção das linhas elétricas em baixa tensão
Podem ser equipados com auxiliares (p. 105)
Fornecido com: parafusos para as ligações, parafusos de fixação e separadores (barreiras de fase)
Pode ser equipado com terminais 120 mm máx. (cabo flexível) ou 150 mm máx. cabo rígido (p. 102)
2
2
Pode ser montado em platina nos armários e quadros XL e XL S
3
3
Em conformidade com a norma IEC 60947-2
Emb. Ref. Disjuntores magnetotérmicos Emb. Ref. Disjuntores magnetotérmicos
(continuação)
Térmico regulável de 0,8 a 1 In
Magnético: fixo em 400 A para In <=40 A, Poder de corte Icu 100 kA (400 VA)
regulável de 6,5 a 13 In para In = 50 A, (continuação)
regulável de 5 a 10 In para In >=63 A 3P 4P In (A)
Poder de corte Icu 36 kA (400 VA) 1 1 4 231 58 4 231 73 100
4 231 60 4 231 75 160
3P 4P In (A) 1 4 231 61 4 231 76 200
1 4 230 08 4 230 23 100 1 4 231 62 4 231 77 250
1 4 230 10 4 230 25 160
1 4 230 11 4 230 26 200 Disjuntores magnetotérmicos com
1 4 230 12 4 230 27 250 diferencial integrado
Poder de corte Icu 50 kA (400 VA) Térmico regulável de 0,8 a 1 In
1 4 230 68 4 230 83 100 Magnético: fixo em 400 A para In <=40 A,
1 4 230 70 4 230 85 160 regulável de 6,5 a 13 In para In = 50 A,
1 4 230 71 4 230 86 200 regulável de 5 a 10 In para In >=63 A
1 4 230 72 4 230 87 250 Equipado com diferencial eletrónico
Poder de corte Icu 70 kA (400 VA) Sensibilidade regulável: 0,03 - 0,3 - 1 - 3 A
Disparo regulável: 0 - 0.3 - 1 - 3 s
1 4 231 28 4 231 43 100 (com 0,03 A só é possível 0 s)
1 4 231 30 4 231 45 160
1 4 231 31 4 231 46 200 Poder de corte Icu 36 kA (400 VA)
1 4 231 32 4 231 47 250 4P In (A)
1 4 230 53 100
1 4 230 55 160
1 4 230 56 200
1 4 230 57 250
Poder de corte Icu 50 kA (400 VA)
1 4 231 13 100
1 4 231 15 160
1 4 231 16 200
1 4 231 17 250
