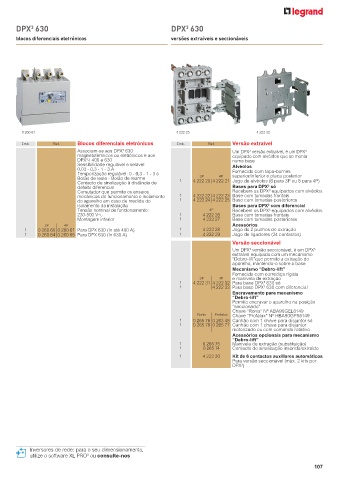

Page 109 - Catálogo Geral Legrand 2024
P. 109
DPX 630 DPX 630
3
3
blocos diferenciais eletrónicos versões extraíveis e seccionáveis
0 260 61 4 222 25 4 222 32
Emb. Ref. Blocos diferenciais eletrónicos Emb. Ref. Versão extraível
3
Associam-se aos DPX 630 Um DPX versão extraível, é um DPX 3
3
magnetotérmicos ou eletrónicos e aos equipado com alvéolos que se monta
DPX -I 400 e 630 numa base
3
Sensibilidade regulável e selável: Alvéolos
0,03 - 0,3 - 1 - 3 A Fornecido com tapa-bornes
Temporização regulável: 0 - 0,3 - 1 - 3 s 3P 4P superior/inferior e placa posterior
Botão de teste - Botão de rearme 1
Contacto de sinalização à distância de 4 222 20 4 222 21 Jogo de alvéolos (6 para 3P ou 8 para 4P)
3
defeito diferencial Bases para DPX só
3
Comutador que permite os ensaios Recebem os DPX equipados com alvéolos
mecânicos de funcionamento e isolamento 1 4 222 22 4 222 23 Base com tomadas frontais
do aparelho em caso de medida do 1 4 222 24 4 222 25 Base com tomadas posteriores
3
isolamento da instalação Bases para DPX com diferencial
Tensão nominal de funcionamento: 4P Recebem os DPX equipados com alvéolos
3
230-500 V± 1 4 222 26 Base com tomadas frontais
Montagem inferior 1 4 222 27 Base com tomadas posteriores
3P 4P Acessórios
1 0 260 60 0 260 61 Para DPX 630 (In até 400 A) 1 4 222 28 Jogo de 2 punhos de extração
1 0 260 64 0 260 65 Para DPX 630 (In 630 A) 1 4 222 29 Jogo de ligadores (24 contactos)
Versão seccionável
Um DPX versão seccionável, é um DPX 3
3
extraível equipado com um mecanismo
“Debro-lift”que permite a extração do
aparelho, mantendo-o sobre a base
Mecanismo “Debro-lift”
Fornecido com corrediça rígida
3P 4P e manivela de extração
3
1 4 222 31 4 222 32 Para base DPX 630 só
1 4 222 33 Para base DPX 630 com diferencial
3
Encravamento para mecanismo
“Debro-lift”
Permite encravar o aparelho na posição
“seccionado”
Chave “Ronis” Nº ABA90GEL6149
Ronis Profalux Chave “Profalux” Nº HBA90GPS6149
1 0 265 76 0 263 48 Canhão com 1 chave para disjuntor só
1 0 265 78 0 265 77 Canhão com 1 chave para disjuntor
motorizado ou com comando rotativo
Acessórios opcionais para mecanismo
“Debro-lift”
1 0 265 75 Manivela de extração (substituição)
1 0 265 74 Contacto de sinalização inserido/extraído
1 4 222 30 Kit de 6 contactos auxiliares automáticos
Para versão seccionável (máx. 2 kits por
DPX )
3
Inversores de rede: para o seu dimensionamento,
utilize o software XL PRO ou consulte-nos
3
