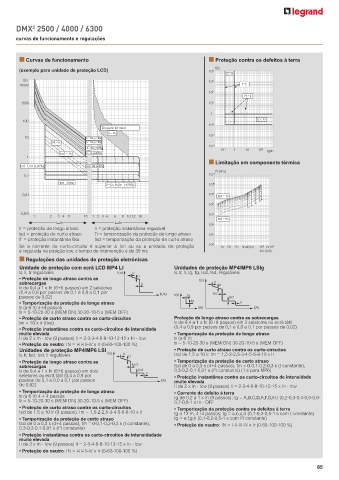

Page 87 - Catálogo Geral Legrand 2023

DMX 2500 / 4000 / 6300
3
curvas de funcionamento e regulações

n Curvas de funcionamento n Proteção contra os defeitos à terra

(exemplo para unidade de proteção LCD) 10 4 t(s)
0,2..1 ln
t(s)
10 3
10000 t=k
10 2
I 2 t=k
1000 10 1
1
0,1...1 s
100
10 -1
Disparo térmico
Ir=In
10 tr=30s (±20%) 10 -2
I 2 t =K tr=20s (±20%)
10 -3
tr=10s (±20%)
10 -1 1 10 10 2 Ig/ln
tsd =1s tr=5s (±20%)
1
n Limitação em componente térmica
Isd=1,5Ir (±20%) Isd=10Ir (±20%)
I t (A 2 s)
2
0,1 10 11
tsd=30ms
Ii=(2 15)In (±20%) 10 10
0,01 10 9 tsd =1s
10 8
0,001 10 7
1 2 3 4 5 10 12 34 6 8 10 12 16
tsd =0s
Itest/Ir Itest/In 10 6
Ir = proteção de longo atraso Ii = proteção instantânea regulável
Isd = proteção de curto atraso Tr = temporização da proteção de longo atraso 10 5
If = proteção instantânea fixa tsd = temporização da proteção de curto atraso
Se a corrente de curto-circuito é superior à Icn ou se a unidade de proteção 10 4 15 20 25 304050 10 2 2x10 2
é regulada na posição lcw, o tempo de intervenção é de 30 ms Icc (kA)
n Regulações das unidades de proteção eletrónicas
Unidade de proteção com ecrã LCD MP4 LI Unidades de proteção MP4/MP6 LSIg
Ir, Ii, tr reguláveis t(s) Ir Ir, tr, li, Ig, tg, Isd, tsd, reguláveis
• Proteção de longo atraso contra as tr t(s)
sobrecargas Ii Ir tr
Ir de 0,4 a 1 x In (6+6 passos) em 2 seletores
(0,4 a 0,9 por passos de 0,1 e 0,0 a 0,1 por I(A) t(s) Isd
passos de 0,02) lg tsd
tg
• Temporização da proteção de longo atraso li
tr (a 6 Ir) 4+4 passos I(A) I(A)
tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF)
• Proteção de curto atraso contra os curto-circuitos Proteção de longo atraso contra as sobrecargas
Im = 10 x Ir (fixo) Ir de 0,4 a 1 x In (6+6 passos) em 2 seletores ou ecrã tátil
• Proteção instantânea contra os curto-circuitos de intensidade (0,4 a 0,9 por passos de 0,1 e 0,0 a 0,1 por passos de 0,02)
muito elevada • Temporização da proteção de longo atraso
Ii de 2 x In - Icw (9 passos) Ii = 2-3-3-4-6-8-10-12-15 x In - Icw tr (a 6 Ir)
• Proteção do neutro: IN = I-II-III-IV x Ir (0-50-100-100 %) tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF)
Unidades de proteção MP4/MP6 LSI • Proteção de curto atraso contra os curto-circuitos
Ir, tr, Isd, tsd, li reguláveis t(s) Ir tr Isd de 1.5 a 10 Ir. Im = 1,5-2-2,5-3-4-5-6-8-10 x Ir
• Proteção de longo atraso contra as Isd • Temporização da proteção de curto atraso
sobrecargas tsd de 0 a 0,3 s (4+4 passos), tm = 0-0,1-0,2-0,3 s (t constante),
2
Ir de 0,4 a 1 x In (6+6 passos) em dois tsd Ii 0,3-0,2-0,1-0,01 s (I t constante) (1 s para MP6)
seletores ou ecrã tátil (0,4 a 0,9 por • Proteção instantânea contra os curto-circuitos de intensidade
passos de 0,1 e 0,0 a 0,1 por passos I(A) muito elevada
de 0,02) Ii de 2 x In - Icw (9 passos) Ii = 2-3-4-6-8-10-12-15 x In - Icw
• Temporização da proteção de longo atraso • Corrente de defeito à terra
tr (a 6 Ir) 4 + 4 passos Ig de 0,2 a 1 x In (9 passos); Ig = A,B,C,D,A,F,G,H,I (0,2-0,3-0,4-0,5-0,6-
tr = 5-10-20-30 s (MEM ON) 30-20-10-5 s (MEM OFF) 0,7-0,8-1 x In - OFF
• Proteção de curto atraso contra os curto-circuitos • Temporização da proteção contra os defeitos à terra
Isd de 1.5 a 10 Ir (9 passos). Im = 1,5-2-2,5-3-4-5-6-8-10 x Ir tg a 12 In, 4+4 passos; tg = a,b,c,d (0,1-0,2-0,5-1 s com t constante)
2
• Temporização da proteção de curto atraso tg = e,f,g,h (0,1-0,2-0,5-1 s com I t constante)
tsd de 0 a 0,3 s (4+4 passos), tm = 0-0,1-0,2-0,3 s (t constante), • Proteção do neutro: IN = I-II-III-IV x Ir (0-50-100-100 %)
0,3-0,2-0,1-0,01 s (I t constante)
2
• Proteção instantânea contra os curto-circuitos de intensidadade
muito elevada
Ii de 2 x In - Icw (9 passos) Ii = 2-3-4-6-8-10-12-15 x In - Icw
• Proteção do neutro: IN = I-II-III-IV x Ir (0-50-100-100 %)
