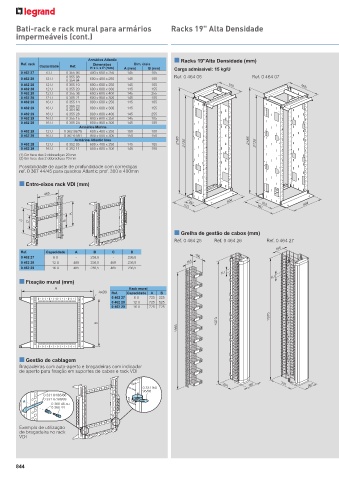

Page 846 - Catálogo Geral Legrand 2023

Bati-rack e rack mural para armários Racks 19" Alta Densidade
impermeáveis (cont.)

Armários Atlantic n Racks 19"Alta Densidade (mm) n Grelha de gestão de cabos (mm) n Suportes de caminho de cabos
Ref. rack Dimensões Dim. úteis
Capacidade Ref.
H x L x P (mm) A (mm) B (mm) Carga admissível: 15 kg/U Ref. 0 464 26/27
0 462 27 6 U 0 355 06 400 x 600 x 250 145 105 Clipes limitadores de Suporte para enrolamento de Ref. 0 464 18/19
0 462 28 12 U 0 355 08 600 x 400 x 250 145 105 Ref. 0 464 06 Ref. 0 464 07 raio de curvatura cabos
0 354 94
0 462 28 12 U 0 355 10 600 x 600 x 250 145 105 510 655
0 462 28 12 U 0 355 20 600 x 600 x 300 145 155
0 462 28 12 U 0 355 36 600 x 600 x 400 145 255
0 462 28 12 U 0 355 21 600 x 800 x 300 145 155
0 462 29 16 U 0 355 14 800 x 600 x 250 145 105
0 462 29 16 U 0 355 23 800 x 600 x 300 145 155
0 354 96
0 462 29 16 U 0 355 28 800 x 600 x 400 145 255
0 462 29 16 U 0 355 15 800 x 800 x 250 145 105 1U
0 462 29 16 U 0 355 24 800 x 800 x 300 145 155
Armários Marina
0 462 28 12 U 0 362 55/75 600 x 400 x 250 150 100
0 462 29 16 U 0 362 61/81 800 x 600 x 300 150 150
Armários Atlantic Inox 2185 2185
0 462 28 12 U 0 352 05 600 x 400 x 250 145 105 2135 2135
0 462 29 16 U 0 352 11 800 x 600 x 300 145 155
(1) Em face das 2 dobradiças 20 mm n Acoplamento de racks com grelha de gestão de cabos
(2) Em face das 2 dobradiças 70 mm n Painéis de gestão de cabos 19" (mm)
Ref. 0 464 25/26 Ref. 0 464 27
Possibilidade de ajuste de profundidade com corrediças 63 mm 165 mm Ref. 0 465 70/71
ref. 0 367 44/45 para quadros Atlantic prof. 300 e 400mm
n Entre-eixos rack VDI (mm)
465 1U
604 ou 2U
267 413 604 172
521 667
A
C D B
n Grelha de gestão de cabos (mm)
Ref. 0 464 25 Ref. 0 464 26 Ref. 0 464 27
165
Ref. Capacidade A B C D
0 462 27 6 U - 236,5 - 236,5 156
0 462 28 12 U 465 236,5 465 236,5 153
0 462 29 16 U 465 236,5 465 236,5
1U
1U
n Fixação mural (mm)
A Rack mural
4xØ9 Ref. Capacidade A B
0 462 27 6 U 725 325
0 462 28 12 U 725 525
0 462 29 16 U 725 725
1970
B 1970
1965

n Gestão de cablagem
Braçadeiras com auto-aperto e braçadeiras com indicador
de aperto para fixação em suportes de cabos e rack VDI

204 165 331 267
0 331 94/
95/96
0 331 84/85/86
0 331 87/88/89
0 366 46 ou
0 366 44

Exemplo de utilização
de braçadeira no rack
VDI
