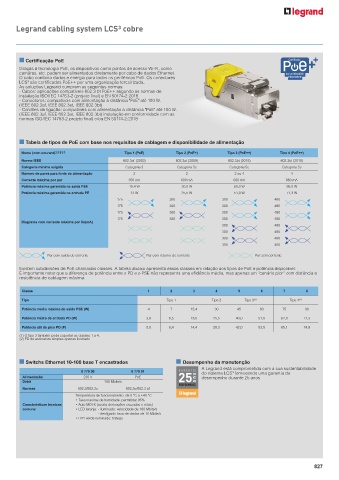

Legrand cabling system LCS³ cobre

n Certificação PoE Certificado
Graças à tecnologia PoE, os dispositivos como pontos de acesso Wi-Fi, como
camâras, etc. podem ser alimentados diretamente por cabo de dados Ethernet. por um laboratório
O cabo combina dados e energia para todos os periféricos PoE. Os conectores independente
LCS³ são certificados PoE++ por uma organização terceirizada.
As soluções Legrand cumprem as seguintes normas:
- Cabos: aplicações compatíveis 802.3 bt PoE++ segundo as normas de
instalação ISO/IEC 14763-2 (projeto final) e EN 50174-2:2018
- Conectores: compatíveis com alimentação à distância "PoE" até 100 W.
(IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt)
- Cordões de ligação: compatíveis com alimentação à distância "PoE" até 100 W.
(IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt) instalação em conformidade com as
normas ISO/IEC 14763-2 projeto final) e/ou EN 50174-2:2018

n Tabela de tipos de PoE com base nos requisitos de cablagem e disponibilidade de alimentação
Nome (nom courant)????? Tipo 1 (PoE) Tipo 2 (PoE+) Tipo 3 (PoE++) Tipo 4 (PoE++)
Norma IEEE 802.3af (2003) 802.3at (2009) 802.3bt (2018) 802.3bt (2018)
Categoria mínima exigida Categoria 3 Categoria 5e Categoria 5e Categoria 5e
Número de pares para fonte de alimentação 2 2 2 ou 4 4
Corrente máxima por par 350 mA 600 mA 600 mA 960 mA
Potência máxima garantida na saída PSE 15,4 W 30,0 W 60,0 W 90,0 W
Potência máxima garantida na entrada PE 13 W 25,5 W 51,0 W 71,3 W
175 300 300 480
175 300 300 480
175 300 300 480
175 300 300 480
Diagrama com corrente máxima por fio(mA)
300 480
300 480
300 480
300 480

Par com saída de corrente Par com retorno de corrente Par sem corrente
Existem subdivisões de PoE chamadas classes. A tabela abaixo apresenta essas classes em relação aos tipos de PoE e potência disponível.
É importante notar que a diferença de potência entre o PD e o PSE não representa uma eficiência média, mas apenas um “cenário pior” com distância e
resistência de cablagem máxima.

Classe 1 2 3 4 5 6 7 8
Tipo Tipo 1 Tipo 2 Tipo 3 (1) Tipo 4 (2)
Potência média máxima de saída PSE (W) 4 7 15,4 30 45 60 75 90
Potência média de entrada PD (W) 3,8 6,5 13,0 25,5 40,0 51,0 62,0 71,3
Potência útil de pico PD (P) 5,0 8,4 14,4 28,3 42,0 53,5 65,1 74,9
(1) O tipo 3 também pode suportar as classes 1 a 4.
(2) PD de assinatura simples apenas ilustrado

n Switchs Ethernet 10-100 base T encastrados n Desempenho da manutenção
A Legrand está comprometida com a sua sustentabilidade
0 779 00 0 779 01 do sistema LCS³ fornecendo uma garantia de
Alimentação 230 V PoE desempenho durante 25 anos
Débit 100 Mbits/s
Normas 802.3/802.3u 802.3u/802.3 af
Temperatura de funcionamento: de 0 °C a +40 °C
• Taxa máxima de humidade. permitida: 95%
Características técnicas • Auto MDI-X (aceita derivações cruzadas e retas)
comuns • LED laranja: - iluminado: velocidade de 100 Mbits/s
- desligado: taxa de dados de 10 Mbits/s
• LED verde iluminado: tráfego
