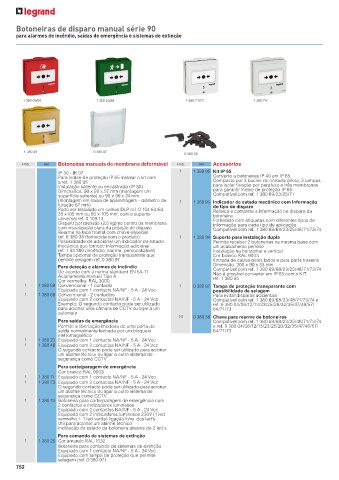

Botoneiras de disparo manual série 90
para alarmes de incêndio, saídas de emergência e sistemas de extinção

1 380 69/68 1 380 23/48 1 380 71/73 1 380 74

1 380 25 0 380 97
0 380 38
Emb. Ref. Botoneiras manuais de membrana deformável Emb. Ref. Acessórios
IP 30 - IK 07 1 1 380 95 Kit IP 65
Para índice de proteção IP 65 instalar o kit com Converte a botoneiras IP 40 em IP 65
a ref. 1 380 95 Composto por 3 bucins de entrada direta, 2 tampas
Instalação saliente ou encastrada (IP 30) para isolar fixação por parafuso e três membranas
Dimensões: 90 x 90 x 57 mm (montagem em para garantir índice de proteção IP 65
superfície saliente) ou 90 x 90 x 24 mm Compatível com ref. 1 380 69/23/25/71
(montagem em caixa de aparelhagem - diâmetro de 1 1 380 93 Indicador de estado mecânico com informação
furação 67 mm) do tipo de disparo
Pode ser instalado em calhas DLP ref. 0 104 63/64, Reforça e completa a informação no disparo da
35 x105 mm ou 50 x 105 mm, com o suporte botoneira
universal ref. 0 109 13 Fornecido com etiquetas com diferentes tipos de
Disparo por pressão (2,5 kg) no centro da membrana informação para cada tipo de aplicação
com visualização clara da posição de disparo Compatível com ref. 1 380 69/68/23/25/48/71/73/74
Rearme na face frontal com chave especial
ref. 0 380 38 (fornecida com o produto) 1 1 380 94 Suporte para instalação dupla
Possibilidade de adicionar um indicador do estado Permite receber 2 botoneiras na mesma base com
mecânico que fornece informação adicional um acabamento perfeito
ref. 1 93 380 (incêndio, alarme, personalizável) Instalação na horizontal e vertical
Tampa opcional de proteção transparente que Cor branco RAL 9003
permite selagem ref. 0 380 97 Entrada de cabos pelos lados e pela parte traseira
Para deteção e alarmes de incêndio Dimensão: 200 x 90 x 33 mm
Compatível com ref. 1 380 69/68/23/25/48/71/73/74
De acordo com a norma standard EN 54-11 Não é possível converter em IP 65 com o KIT
Acionamento manual Tipo A ref. 1 380 95
Cor vermelha: RAL 3000
1 1 380 69 Convencional - 1 contacto 1 0 380 97 Tampa de proteção transparente com
Equipado com 1 contacto NA/NF - 5 A - 24 Vcc possibilidade de selagem
1 1 380 68 Convencional - 2 contactos Para evitar disparos acidentais
Equipado com 2 contactos NA/NF - 5 A - 24 Vcc Compatível com ref. 1 380 69/68/23/48/71/73/74 e
Exemplo: O segundo contacto pode ser utilizado ref. 0 380 04/06/12/13/23/25/26/32/35/47/48/57/
para acionar uma câmara de CCTV ou ligar a um 64/71/73
autómato
10 0 380 38 Chave para rearme de botoneiras
Para saídas de emergência Compatível com ref. 1 380 69/68/23/25/48/71/73/74
Permite a libertação imediata de uma porta de e ref. 0 380 04/06/12/13/23/25/26/32/35/47/48/57/
saída normalmente fechada por um bloqueio 64/71/73
eletromagnético
1 1 380 23 Equipado com 1 contacto NA/NF - 5 A - 24 Vcc
1 1 380 48 Equipado com 2 contactos NA/NF - 5 A - 24 Vcc
O segundo contacto pode ser utilizado para acionar
um alarme técnico ou ligar a outro sistema de
segurança como CCTV
Para corte/paragem de emergência
Cor branco RAL 9003
1 1 380 71 Equipado com 1 contacto NA/NF - 5 A - 24 Vcc
1 1 380 73 Equipado com 2 contactos NA/NF - 5 A - 24 Vcc
O segundo contacto pode ser utilizado para acionar
um alarme técnico ou ligar a outro sistema de
segurança como CCTV
1 1 380 74 Botoneira para corte/paragem de emergência com
2 contactos e indicadores luminosos
Equipado com 2 contactos NA/NF - 5 A - 24 Vcc
Equipado com 2 indicadores luminosos 230V (1 led
vermelho + 1 led verde) ligação livre dos led’s
Útil para acionar um alarme técnico
Indicação do estado da botoneira através de 2 led´s
Para comando de sistemas de extinção
1 1 380 25 Cor amarelo RAL 1032
Botoneira para comando de sistemas de extinção
Equipado com 1 contacto NA/NF - 5 A - 24 Vcc
Equipado com tampa de proteção que permite
selagem (ref. 0 380 97)
