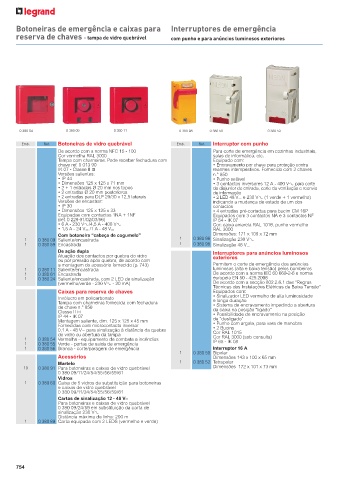

Page 756 - Catálogo Geral Legrand 2023

Botoneiras de emergência e caixas para Interruptores de emergência

reserva de chaves - tampa de vidro quebrável com punho e para anúncios luminosos exteriores

0 380 54 0 380 09 0 380 11 0 380 98 0 380 50 0 380 52

Emb. Ref. Botoneiras de vidro quebrável Emb. Ref. Interruptor com punho
De acordo com a norma NFC 15 - 100 Para corte de emergência em cozinhas industriais,
Cor vermelha RAL 3000 salas de informática, etc.
Tampa com charneiras. Pode receber fechadura com Equipado com:
chave ref. 0 013 90 • Encravamento por chave para proteção contra
IK 07 - Classe II 0 rearmes intempestivos. Fornecido com 2 chaves
Versões salientes: n.° 850
• IP 44 • Punho selável
• Dimensões 125 x 125 x 71 mm • 3 contactos inversores 12 A - 400 V± para corte
• 2 + 1 entradas Ø 20 mm nos topos do disjuntor de entrada, corte da ventilação e reenvio
• 2 entradas Ø 20 mm posteriores de informação
• 2 entradas para DLP 20/30 x 12,5 laterais • 2 LED 48 V= e 230 V± (1 verde + 1 vermelho)
Versões de encastrar: indicando a mudança de estado de um dos
• IP 30 contactos
• Dimensões 125 x 125 x 33 • 4 entradas pré-cortadas para bucim CM 16P
Equipadas com contactos 1NA + 1NF Equipados com 3 contactos NA e 3 contactos NF
(ref. 0 229 01/02/03/56) IP 54 - IK 07
• 6 A - 230 V±/4,5 A - 400 V± Cor: caixa amarela RAL 1018, punho vermelho
• 1,5 A - 24 V= /1 A - 48 V= RAL 3000
Com botoneira “cabeça de cogumelo” Dimensões: 171 x 109 x 72 mm
1 0 380 09 Saliente/encastrada 1 0 380 96 Sinalização 230 V±
1 0 380 59 Encastrada 1 0 380 98 Sinalização 48 V=
De ação dupla Interruptores para anúncios luminosos
Atuação dos contactos por quebra do vidro exteriores
ou por pressão após quebra, de acordo com
a montagem do acessório fornecido (p. 743) Permitem o corte de emergência dos anúncios
1 0 380 11 Saliente/encastrada luminosos (alta e baixa tensão) pelos bombeiros
1 0 380 61 Encastrada De acordo com a norma IEC 60 669-2-6 e norma
1 0 380 24 Saliente/encastrada, com 2 LED de sinalização europeia EN 50 - 425:2008
(vermelho/verde - 230 V± - 20 mA) De acordo com a secção 802.2.6.1 das “Regras
Técnicas das Instalações Elétricas de Baixa Tensão”
Caixas para reserva de chaves Equipados com:
Invólucro em policarbonato • Sinalizador LED vermelho de alta luminosidade
e longa duração
Tampa com charneiras fornecida com fechadura • Sistema de encravamento impedindo a abertura
de chave n.° 850 da caixa na posição “ligado”
Classe II 0 • Possibilidade de encravamento na posição
IP 44 - IK 07 de “desligado”
Montagem saliente, dim. 125 x 125 x 45 mm • Punho com argola, para vara de manobra
Fornecidas com microcontacto inversor • 2 Bucins
0,1 A - 48 V= para sinalização à distância da quebra Cor RAL 1015
do vidro ou abertura da tampa
1 0 380 54 Vermelha - equipamento de combate a incêndios Cor RAL 3000 (sob consulta)
IP 65 - IK 08
1 0 380 55 Verde - portas de saída de emergência
1 0 380 56 Branca - corte/paragem de emergência Interruptor 16 A
1 0 380 50 Bipolar
Acessórios Dimensões 143 x 100 x 65 mm
Martelo 1 0 380 52 Tetrapolar
10 0 380 91 Para botoneiras e caixas de vidro quebrável Dimensões 172 x 101 x 73 mm
0 380 09/11/24/54/55/56/59/61
Vidros
1 0 380 60 Caixa de 5 vidros de substituição para botoneiras
e caixas de vidro quebrável
0 380 09/11/24/54/55/56/59/61
Cartas de sinalização 12 - 48 V=
Para botoneiras e caixas de vidro quebrável
0 380 09/24/59 em substituição da carta de
sinalização 230 V±
Distância máxima da linha: 200 m
1 0 380 89 Carta equipada com 2 LEDS (vermelho e verde)
