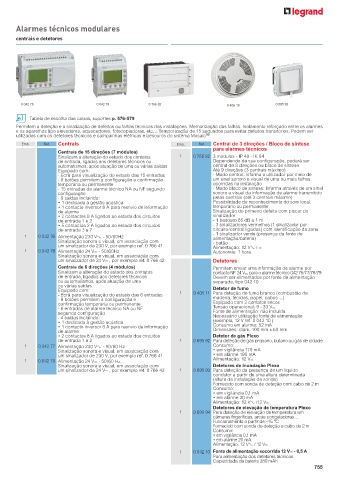

Page 757 - Catálogo Geral Legrand 2023

Alarmes técnicos modulares

centrais e detetores

0 042 76 0 042 79 0 766 82 0 406 10 0 695 93

Tabela de escolha das caixas, suportes p. 576-579
Permitem a deteção e a sinalização de defeitos ou falhas técnicas das instalações. Memorização das falhas. Isolamento reforçado entre os alarmes
e os aparelhos tipo elevadores, aquecedores, fotocopiadoras, etc… Temporização de 15 segundos para evitar defeitos transitórios. Podem ser
utilizados com os detetores técnicos e campainhas elétricas e besouros do sistema Mosaic TM
Emb. Ref. Centrais Emb. Ref. Central de 3 direções / Bloco de síntese
para alarmes técnicos
Centrais de 15 direções (7 módulos)
Sinalizam a alteração do estado dos contatos 1 0 766 82 3 módulos - IP 40 - IK 04
de entrada, ligados aos detetores técnicos ou Dependendo da sua configuração, poderá ser
automatismos, após atuação de uma ou várias saídas central de 3 direções ou bloco de síntese
Equipado com: Até 9 direções (3 centrais máximo)
- Ecrã para visualização do estado das 15 entradas - Modo central: informa o utilizador por meio de
- 8 botões permitem a configuração e confirmação um sinal sonoro e visual de uma ou mais falhas
temporária ou permanente ocorridas na instalação
- 15 entradas de alarme técnico NA ou NF segundo - Modo bloco de síntese: informa através de um sinal
configuração sonoro e visual da informação de alarme transmitido
- 9 saídas incluindo: pelas centrais (até 3 centrais máximo)
• 1 dedicada à gestão acústica Possibilidade de reconhecimento do som local,
• 1 contacto inversor 8 A para reenvio de informação temporário ou permanente
de alarme Sinalização do primeiro defeito com piscar do
• 2 contactos 8 A ligados ao estado dos circuitos sinalizador
de entrada 1 e 2 - 1 besouro 65 dB a 1 m
• 5 contactos 2 A ligados ao estado dos circuitos - 3 sinalizadores vermelhos (1 sinalizador por
de entrada 3 a 7 circuito/central ligados) com identificação da zona
1 0 042 76 Alimentação 230 V± - 50/60Hz - 1 sinalizador verde (presença da fonte de
alimentação/bateria)
Sinalização sonora e visual, em associação com - botão
um sinalizador de 230 V, por exemplo ref. 0 766 41 Alimentação: 12 V± / =
1 0 042 78 Alimentação 24 V= - 50/60Hz Autonomia: 1 hora
Sinalização sonora e visual, em associação com
um sinalizador de 24 V= , por exemplo ref. 0 766 42 Detetores
Centrais de 6 direções (4 módulos) Permitem enviar uma informação de alarme por
Sinalizam a alteração do estado dos contatos contacto NF 24 V= para o alarme técnico 042 76/77/78/79
de entrada, ligados aos detetores técnicos Devem ser alimentados por fonte de alimentação
ou automatismos, após atuação de uma separada, tipo 042 10
ou várias saídas
Equipado com: Detetor de fumo
- Ecrã para visualização do estado das 6 entradas 1 0 405 11 Para deteção de fumo branco (combustão de
- 8 botões permitem a configuração e madeira, tecidos, papel, cabos ...)
confirmação temporária ou permanente Equipado com 2 contatos secos
- 6 entradas de alarme técnico NA ou NF Tensão operacional: 9 - 33 V=
segundo configuração Fonte de alimentação: não incluída
- 4 saídas incluindo: Necessário utilização fonte de alimentação
• 1 dedicada à gestão acústica (exemplo, 12 V ref. 0 042 10 )
• 1 contacto inversor 8 A para reenvio de informação Consumo em alarme: 52 mA
de alarme Dimensões: diam. 100 mm x 60 mm
• 2 contactos 8 A ligados ao estado dos circuitos Detetor de gás Plexo
de entrada 1 e 2 1 0 695 92 Para deteção de gás propano, butano ou gás de cidade
1 0 042 77 Alimentação 230 V± - 50/60 Hz Consumo:
Sinalização sonora e visual, em associação com • em vigilância 170 mA
um sinalizador de 230 V, por exemplo ref. 0 766 41 • em alarme 190 mA
1 0 042 79 Alimentação 24 V= - 50/60 Hz Alimentação: 12 V=
Sinalização sonora e visual, em associação com Detetores de inundação Plexo
um sinalizador de 24 V= , por exemplo ref. 0 766 42 1 0 695 93 Para deteção da presença de um líquido
condutor a partir de uma altura determinada
(altura da instalação da sonda)
Fornecido com sonda de deteção com cabo de 2 m
Consumo:
• em vigilância 0,1 mA
• em alarme 20 mA
Alimentação: 12 V± /12 V=
Detetores de elevação de temperatura Plexo
1 0 695 94 Para deteção de elevação de temperatura em
câmaras frigoríficas, arcas congeladoras ...
Funcionamento a partir de –15 °C
Fornecido com sonda de deteção e cabo de 2 m
Consumo:
• em vigilância 0,1 mA
• em alarme 20 mA
Alimentação: 12 V± / 12 V=
1 0 042 10 Fonte de alimentação socorrida 12 V= - 0,5 A
Para alimentação dos detetores técnicos
Capacidade da bateria 280 mAh
