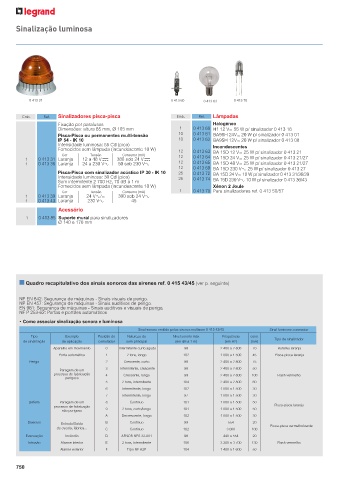

Page 752 - Catálogo Geral Legrand 2023

Sinalização luminosa

0 413 31 0 413 60 0 413 63 0 413 70

Emb. Ref. Sinalizadores pisca-pisca Emb. Ref. Lâmpadas
Fixação por parafusos Halogéneo
Dimensões: altura 85 mm, Ø 105 mm 1 0 413 60 H1 12 V= 55 W p/ sinalizador 0 413 16
Pisca-Pisca ou permanentes multi-tensão 10 0 413 61 BA9SH 24V= 20 W p/ sinalizador 0 413 01
IP 54 - IK 10 10 0 413 62 BA9SH 12V= 20 W p/ sinalizador 0 413 08
Intensidade luminosa: 55 Cd (pico) Incandescentes
Fornecidos sem lâmpada (incandescente 10 W) 12 0 413 63 BA 15D 12 V= 25 W p/ sinalizador 0 413 21
Cor Tensão Consumo (mA) 12
1 0 413 31 Laranja 12 a 48 V= 380 sob 24 V= 0 413 64 BA 15D 24 V= 25 W p/ sinalizador 0 413 21/27
1 0 413 36 Laranja 24 a 230 V± 50 sob 230 V± 12 0 413 65 BA 15D 48 V= 25 W p/ sinalizador 0 413 21/27
12 0 413 69 BA 15D 230 V± 25 W p/ sinalizador 0 413 27
Pisca-Pisca com sinalizador acústico IP 30 - IK 10 25 0 413 72 BA 15D 24 V= 10 W p/ sinalizador 0 413 31/36/39
Intensidade luminosa: 30 Cd (pico) 25 0 413 74 BA 15D 230 V± 10 W p/ sinalizador 0 413 36/43
Som intermitente 2 700 Hz, 70 dB a 1 m
Fornecidos sem lâmpada (incandescente 10 W) Xénon 2 Joule
Cor Tensão Consumo (mA) 1 0 413 70 Para sinalizadores ref. 0 413 50/57
1 0 413 39 Laranja 24 V±/= 300 sob 24 V±
1 0 413 43 Laranja 230 V± 45
Acessório
1 0 413 85 Suporte mural para sinalizadores
Ø 140 e 170 mm

■ Quadro recapitulativo dos sinais sonoros das sirenes ref. 0 415 43/45 (ver p. seguinte)

NP EN 842: Segurança de máquinas - Sinais visuais de perigo.
NP EN 457: Segurança de máquinas - Sinais auditivos de perigo.
EN 981: Segurança de máquinas - Sinais auditivos e visuais de perigo.
NF P 253-62: Portas e portões automáticos
• Como associar sinalização sonora e luminosa
Sinal sonoro emitido pelas sirenes multisom 0 415 43/45 Sinal luminoso a associar
Tipo Exemplo Posição do Natureza do Nível sonoro máx Frequência cons.
de sinalização de aplicação comutador som principal (em dB a 1 m) (em Hz) (mA) Tipo de sinalizador
Aparelho em movimento 0 Intermitente curto agudo 98 2 400 a 2 800 70 Rotativo laranja
Porta automática 1 2 tons, longo 102 1 000 a 1 500 45 Pisca-pisca laranja
Perigo 2 Crescente, curto 98 2 400 a 2 800 75
3 Intermitente, crescente 98 2 400 a 2 800 50
Paragem de um
processo de fabricação 4 Crescente, longo 99 2 400 a 2 800 100 Flash vermelho
perigoso
5 2 tons, intermitente 104 2 400 a 2 800 60
6 Intermitente, longo 102 1 000 a 1 500 30
7 Intermitente, longo 97 1 000 a 1 500 30
Defeito Paragem de um 8 Contínuo 101 1 000 a 1 500 50
processo de fabricação Pisca-pisca laranja
não perigoso 9 2 tons, curto/longo 101 1 000 a 1 500 50
A Decrescente, longo 102 1 000 a 1 500 30
Diversos Entrada/Saída B Contínuo 99 554 20
de escola, fábrica... C Contínuo 102 3 000 100 Pisca-pisca vermelho/verde
Evacuação Incêndio D AFNOR NFS 32-001 98 440 a 554 20
Intrusão Alarme interior E 2 tons, intermitente 106 3 200 a 3 700 130 Flash vermelho
Alarme exterior F Tipo NF A2P 104 1 400 a 1 600 50
