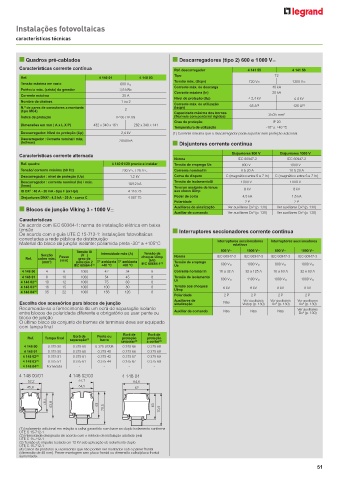

Page 53 - Catálogo Geral Legrand 2023

Instalações fotovoltaicas

características técnicas

n Quadros pré-cablados n Descarregadores (tipo 2) 600 e 1 000 V=
Características corrente contínua Ref. descarregador 4 141 55 4 141 56
Tipo T2
Ref. 4 140 01 4 140 03
Tensão máx. (Ucpv) 720 V= 1200 V=
Tensão máxima em vazio 600 V=
Corrente máx. de descarga 40 kA
Potência máx. (crista) do gerador 3,5 kWc
Corrente máxima (In) 20 kA
Corrente máxima 25 A
Nível de proteção (Up) < 2,4 kV ≤ 4 kV
Nombre de chaînes 1 ou 2
Corrente máx. de utilização
N.º de pares de conectores a montante 2 (lscpv) 65 A (1) 125 A (1)
(tipo MC4) Capacidade máxima dos bornes
Índice de proteção IP 65 / IK 09 (flexíveis com ponteira/ rígidos) 25/35 mm²
Grau de proteção IP 20
Dimensões em mm ( A x L X P) 432 x 340 x 161 282 x 340 x 141
Temperatura de utilização -10° a +40 °C
Descarregador: Nivel de proteção (Up) 2,4 kV (1) Corrente máxima que o descarregador pode suportar sem proteção adicional.
Descarregador : Corrente nominal / máx. 20/40 kA
(In/Imax) n Disjuntores corrente contínua
Características corrente alternada Disjuntores 800 V= Disjuntores 1000 V=
Norma IEC 60947-2 IEC 60947-2
Ref. quadro 4 140 01/20 pronto a instalar Tensão de emprego Ue 800 V= 1000 V=
Tensão/ corrente máxima (50 Hz) 230 VA / 25 AA Corrente nominal In 6 à 20 A 10 à 20 A
Descarregador : nível de proteção (Up) 1,2 kV Curva de disparo C (magnético entre 5 e 7 In) C (magnético entre 5 e 7 In)
Descarregador : corrente nominal (In) / máx. 10/12 kA Tensão de isolamentoUi 1 000 V= 1 000 V=
(Imax)
Tension assignée de tenue
ID DX 3 : 40 A - 30 mA - tipo F (ex Hpi) 4 116 23 aux chocs Uimp 8 kV 8 kV
Disjuntores DNX 3 : 4,5 kA - 20 A - curva C 4 067 75 Poder de corte 4,5 kA 1,5 kA
Polaridade 2 P 2 P
n Blocos de junção Viking 3 - 1000 V= Auxiliares de sinalização Ver auxiliares Dx 3 (p. 130) Ver auxiliares Dx 3 (p. 130)
Auxiliar de comando Ver auxiliares Dx 3 (p. 130) Ver auxiliares Dx 3 (p. 130)
Características
De acordo com IEC 60364-1: norma de instalação elétrica em baixa
tensão n Interruptores seccionadores corrente contínua
De acordo com o guia UTE C 15-712-1: instalações fotovoltaicas
conectadas a rede pública de distribuição Interruptores seccionadores Interruptores seccionadores
Material do bloco de junção isolante: poliamida preta -30° a +105°C rotativos
Tensão Ui 600 V= 1000 V= 800 V= 1000 V=
Secção (V=) Intensidade máx (A) Tensão de Norma IEC 60947-3 IEC 60947-3 IEC 60947-3 IEC 60947-3
Ref. cobre máx. Passo grau de choque Uimp
(kV)
(mm)
(mm²) poluição 2 T° ambiente T° ambiente IEC 60664-1 (3) Tensão de emprego
IEC 60664-1 (1) +40 °C +60 °C Ue 600 V= 1000 V= 800 V= 1000 V=
4 148 00 4 8 1000 42 34 8 Corrente nominal In 16 a 32 A 32 a 125 A 16 a 63 A 32 e 63 A
4 148 01 6 10 1000 54 45 8 Tensão de isolamento 690 V= 1100 V= 1000 V= 1000 V=
4 148 02 (4) 10 12 1000 75 60 8 Ui
4 148 03 (4) 16 15 1000 100 80 8 Tensão aos choques 6 kV 8 kV 8 kV 8 kV
4 148 04 (4) 35 22 1000 158 126 8 UImp
Polaridade 2 P 2 P 2 P 2 P
Auxiliares de Ver auxiliares Ver auxiliares Ver auxiliares
Escolha dos acessórios para blocos de junção sinalização Não Vistop (p. 130) Dx 3 (p. 130) Dx 3 (p. 130)
Recomenda-se o fornecimento de um ecrã de separação isolante Ver auxiliares
entre blocos de polaridade diferente e obrigatório ao usar pente ou Auxiliar de comando Não Não Não Dx 3 (p. 130)
bloco de junção
O último bloco do conjunto de bornes de terminais deve ser equipado
com tampa final
Ecrã de
Ecrã de
Ref. Tampa final Ecrã de Pente ou proteção proteção
separação (4) barra
unipolar (4) a cortar (4)
4 148 00 0 375 50 0 375 60 0 375 07/08 0 375 66 0 375 68
4 148 01 0 375 50 0 375 60 0 375 40 0 375 66 0 375 68
4 148 02 (4) 0 375 51 0 375 61 0 375 42 0 375 67 0 375 69
4 148 03 (4) 0 375 51 0 375 61 0 375 44 0 375 67 0 375 69
4 148 04 (4) Fornecida - - - -
4 148 00/01 4 148 02/03 4 148 04
52,2 57,1 64,6
45,8 54,5 62
46,4 53,9 63 70,5 63 70,5

(1) Isolamento adicional em relação a calha garantido com base ao duplo isolamento conforme
UTE C 15-712-1
(2) Intensidade designada de acordo com o método de instalação adotado pela
UTE C 15-712-1
(3) Tensão de impulso testada em 12 kV sob aplicação de isolamento duplo
UTE C 15-712-1
(4) Casos de produtos ou acessórios que não podem ser montados sob o painel frontal
(dimensão de 45 mm). Prever montagem sem placa frontal ou dimensão calha/placa frontal
aumentada.
