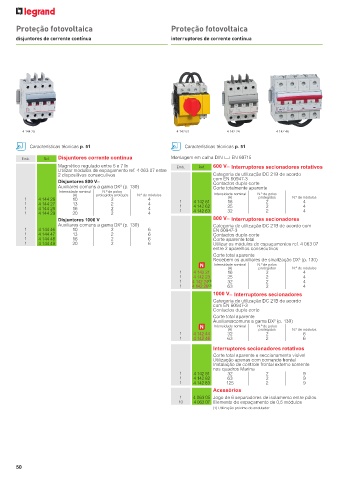

Page 52 - Catálogo Geral Legrand 2023

Proteção fotovoltaica Proteção fotovoltaica

disjuntores de corrente contínua interruptores de corrente contínua

4 144 26 4 142 61 4 142 24 4 142 46

Características técnicas p. 51 Características técnicas p. 51
Emb. Ref. Disjuntores corrente contínua Montagem em calha DIN 2 EN 60715
Magnético regulado entre 5 e 7 In Emb. Ref. 600 V= Interruptores secionadores rotativos
Utilizar módulos de espaçamento ref. 4 063 07 entre
2 dispositivos consecutivos Categoria de utilização DC 21B de acordo
Disjuntores 800 V= com EN 60947-3
Contactos duplo corte
3
Auxiliares comuns a gama DX (p. 130) Corte totalmente aparente
Intensidade nominal N.º de polos
(A) protegidos protégés N.º de módulos Intensidade nominal N.º de polos
1 4 144 26 10 2 4 (A) protegidos N.º de módulos
1 4 144 27 13 2 4 1 1 4 142 61 16 2 4
4 142 62
4
2
25
1 4 144 28 16 2 4 1 4 142 63 32 2 4
1 4 144 29 20 2 4
Disjuntores 1000 V= 800 V= Interruptores secionadores
3
Auxiliares comuns a gama DX (p. 130) Categoria de utilização DC 21B de acordo com
1 4 144 46 10 2 6 EN 60947-3
1 4 144 47 13 2 6 Contactos duplo corte
1 4 144 48 16 2 6 Corte aparente total
1 4 144 49 20 2 6 Utilizar os módulos de espaçamentos ref. 4 063 07
entre 2 aparelhos consecutivos
Corte total aparente
Recebem os auxiliares de sinalização DX (p. 130)
3
Intensidade nominal N.º de polos
(A) protegidos N.º de módulos
1 4 142 21 16 2 4
1 4 142 23 25 2 4
1 4 142 24 (1) 32 2 4
1 4 142 26 (1) 63 2 4
1000 V= Interruptores secionadores
Categoria de utilização DC 21B de acordo
com EN 60947-3
Contactos duplo corte
Corte total aparente
Auxiliarescomuns a gama DX (p. 130)
3
Intensidade nominal N.º de polos
(A) protegidos N.º de módulos
1 4 142 44 32 2 6
1 4 142 46 63 2 6
Interruptores secionadores rotativos
Corte total aparente e seccionamento visível
Utilização apenas com comando frontal
Instalação de controle frontal externo somente
nos quadros Marina
1 4 142 81 32 2 9
1 4 142 82 63 2 9
1 4 142 83 125 2 9
Acessórios
1 4 063 05 Jogo de 6 separadores de isolamento entre pólos
10 4 063 07 Elemento de espaçamento de 0,5 módulos
(1) Utilização próximo do ondulador
