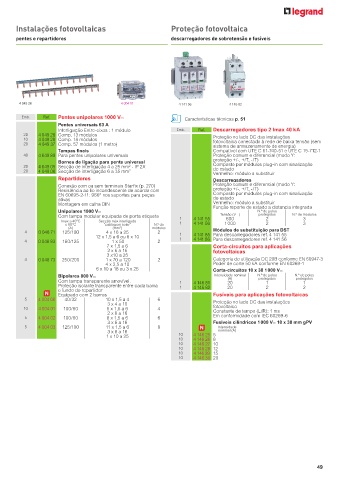

Page 51 - Catálogo Geral Legrand 2023

Instalações fotovoltaicas Proteção fotovoltaica

pentes e repartidores descarregadores de sobretensão e fusíveis

4 049 26 4 004 01 4 141 56 4 146 82

Emb. Ref. Pentes unipolares 1000 V= Características técnicas p. 51
Pentes universais 63 A
Interligação Entre-eixos : 1 módulo Emb. Ref. Descarregadores tipo 2 Imax 40 kA
20 4 049 26 Comp. 13 módulos
10 4 049 28 Comp. 18 módulos Proteção no lado DC das instalações
fotovoltaica conectado à rede de baixa tensão (sem
20 4 049 37 Comp. 57 módulos (1 metro) sistema de armazenamento de energia)
Tampas finais Compatível com UTE C 61-740-51 e UTE C 15-712-1
40 4 049 89 Para pentes unipolares universais Proteção comum e diferencial (modo Y:
Bornes de ligação para pente universal proteção +/-, +/T, -/T)
20 4 049 05 Secção de interligação 4 a 25 mm - IP 2X Composto por módulos plug-in com sinalização
2
20 4 049 06 Secção de interligação 6 a 35 mm 2 de estado
Vermelho: módulo a substituir
Repartidores Descarregadores
Conexão com ou sem terminais Starfix (p. 270) Proteção comum e diferencial (modo Y:
Resistência ao fio incandescente de acordo com proteção +/-, +/T, -/T)
EN 60695-2-11: 960° nos suportes para peças Composto por módulos plug-in com sinalização
ativas de estado
Montagem em calha DIN Vermelho: módulo a substituir
Unipolares 1000 V= Função reporte de estado a distancia integrada
N.º de polos
Com tampa modular equipada de porta etiqueta 1 Tensão (V= ) protegidos N.º de módulos
Imax a 40°C Secção máx interligada 4 141 55 600 2 3
e 60°C "cablagem solar" N.º de 1 4 141 56 1 000 2 3
(A) (mm²) módulos Módulos de substituição para DST
4 0 048 71 125/100 4 x 16 a 25 2 1
12 x 1,5 a 6 ou 6 x 10 4 141 85 Para descarregadores ref. 4 141 55
4 0 048 83 160/125 1 x 50 2 1 4 141 86 Para descarregadores ref. 4 141 56
7 x 1,5 a 6 Corta-circuitos para aplicações
2 x 6 a 16 fotovoltaicas
3 x10 a 25
4 0 048 73 250/200 1 x 70 a 120 2 Categoria de utilização DC 20B conforme EN 60947-3
4 x 2,5 a 10 Poder de corte 50 kA conforme EN 60269-1
6 x 10 a 16 ou 3 x 25 Corta-circuitos 10 x 38 1 000 V=
Bipolares 800 V= Intensidade nominal N.º de polos N.º de polos
protegidos
(A)
protegidos
Com tampa transparente amovível. 1 4 146 81 20 1 1
Proteção isolante transparente entre cada barra 1 4 146 82 20 2 2
e fundo do repartidor
Equipado com 2 barras Fusíveis para aplicações fotovoltaicas
5 4 004 00 40/32 10 x 1,5 a 4 6
3 x 4 a 10 Proteção no lado DC das instalações
10 4 004 01 100/80 5 x 1,5 a 6 4 fotovoltaico
2 x 6 a 16 Constante de tempo (L/R): 1 ms
5 4 004 02 100/80 8 x 1,5 a 6 6 Em conformidade com IEC 60269-6
3 x 6 a 16 Fusíveis cilíndricos 1 000 V= 10 x 38 mm gPV
5 4 004 03 125/100 11 x 1,5 a 6 8 Intensidade
3 x 6 a 16 nominal (A)
1 x 10 a 25 10 4 146 25 5
10 4 146 26 8
10 4 146 27 10
10 4 146 28 12
10 4 146 29 15
10 4 146 30 20

49
