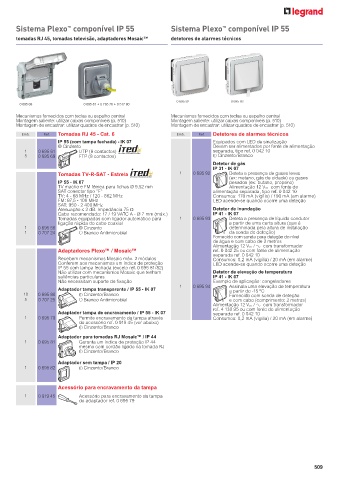

Page 511 - Catálogo Geral Legrand 2023

Sistema Plexo componível IP 55 Sistema Plexo componível IP 55
™
™
tomadas RJ 45, tomadas televisão, adaptadores Mosaic™ detetores de alarmes técnicos

0 695 92 0 695 93
0 695 69 0 695 81 + 0 765 76 + 0 517 80
Mecanismos fornecidos com teclas ou espelho central Mecanismos fornecidos com teclas ou espelho central
Montagem saliente: utilizar caixas componíveis (p. 510) Montagem saliente: utilizar caixas componíveis (p. 510)
Montagem de encastrar: utilizar quadros de encastrar (p. 510) Montagem de encastrar: utilizar quadros de encastrar (p. 510)
Emb. Ref. Tomadas RJ 45 - Cat. 6 Emb. Ref. Detetores de alarmes técnicos
IP 55 (com tampa fechada) - IK 07 Equipados com LED de sinalização
Cinzento Devem ser alimentados por fonte de alimentação
1 0 695 61 UTP (8 contactos) separada, tipo ref. 0 042 10
5 0 695 69 FTP (8 contactos) Cinzento/Branco
Detetor de gás
IP 31 - IK 07
Tomadas TV-R-SAT - Estrela 1 0 695 92 Deteta a presença de gases leves
(ex: metano, gás de cidade) ou gases
IP 55 - IK 07 pesados (ex: butano, propano)
TV macho e FM fêmea para fichas Ø 9,52 mm Alimentação 12 V= com fonte de
SAT conector tipo “F” alimentação separada, tipo ref. 0 042 10
TV: 4 - 68 MHz / 120 - 862 MHz Consumos: 170 mA (vigília) / 190 mA (em alarme)
FM: 87,5 - 108 MHz LED acende-se quando ocorre uma deteção
SAT: 950 - 2 400 MHz
Atenuação ≤ 2 dB. Impedância 75 Ω Detetor de inundação
Cabo recomendado: 17 / 19 VATC A - Ø 7 mm (máx.) IP 41 - IK 07
Tomadas equipadas com ligador automático para 1 0 695 93 Deteta a presença de líquido condutor
ligação rápida do cabo coaxial a partir de uma certa altura (que é
1 0 695 58 Cinzento determinada pela altura de instalação
1 0 707 24 Branco Antimicrobial da sonda de deteção)
Fornecido com sonda para deteção do nível
de água e com cabo de 2 metros
Alimentação 12 V= / ± com transformador
Adaptadores Plexo™ / Mosaic™ ref. 0 042 25 ou com fonte de alimentação
separada ref. 0 042 10
Recebem mecanismos Mosaic máx. 2 módulos Consumos: 0,2 mA (vigília) / 20 mA (em alarme)
Conferem aos mecanismos um índice de proteção LED acende-se quando ocorre uma deteção
IP 55 com tampa fechada (exceto ref. 0 695 81/82)
Não utilizar com mecanismos Mosaic que tenham Detetor de elevação de temperatura
saliências particulares IP 41 - IK 07
Não necessitam suporte de fixação Exemplo de aplicação: congeladores
1 0 695 94 Assinala uma elevação de temperatura
Adaptador tampa transparente / IP 55 - IK 07 a partir de -15 ºC
10 0 695 80 Cinzento/Branco Fornecido com sonda de deteção
5 0 707 25 Branco Antimicrobial e com cabo (comprimento: 2 metros)
Alimentação 12 V= / ± com transformador
ref. 4 130 95 ou com fonte de alimentação
Adaptador tampa de encravamento / IP 55 - IK 07 separada ref. 0 042 10
1 0 695 79 Permite encravamento da tampa através Consumos: 0,2 mA (vigília) / 20 mA (em alarme)
do acessório ref. 0 919 45 (ver abaixo)
Cinzento/Branco
Adaptador para tomadas RJ Mosaic™ / IP 44
1 0 695 81 Garante um índice de proteção IP 44
mesmo com cordão ligado na tomada RJ
Cinzento/Branco

Adaptador sem tampa / IP 20
1 0 695 82 Cinzento/Branco

Acessório para encravamento da tampa
1 0 919 45 Acessório para encravamento da tampa
do adaptador ref. 0 695 79
