MyHOME     ®

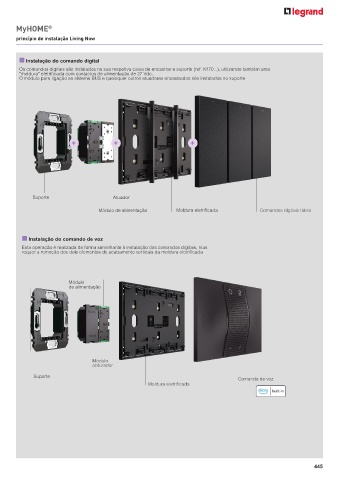

       princípio de instalação Living Now



        n Instalação do comando digital
        Os comandos digitais são instalados na sua respetiva caixa de encastrar e suporte (ref. K470...), utilizando também uma
        “moldura” eletrificada com contactos de alimentação de 27 Vdc.
        O módulo para ligação ao sistema BUS e quaisquer outros atuadores encastrados são instalados no suporte











                          +              +                          +











             Suporte                     Atuador

                                    Módulo de alimentação      Moldura eletrificada         Comandos digitais táteis




         n Instalação do comando de voz
         Esta operação é realizada de forma semelhante à instalação dos comandos digitais, mas
         requer a remoção dos dois elementos de acabamento verticais da moldura eletrificada




                         Módulo
                         de alimentação















                                 Módulo
                                 obturador
             Suporte
                                                                                     Comando de voz
                                                     Moldura eletrificada
