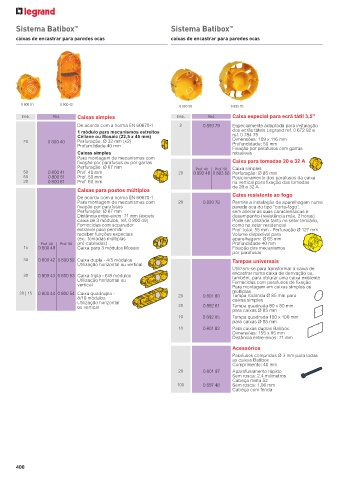

P. 402
Sistema Batibox ™ Sistema Batibox ™
caixas de encastrar para paredes ocas caixas de encastrar para paredes ocas
0 800 51 0 800 42
0 893 58 0 893 78
Emb. Ref. Caixas simples Emb. Ref. Caixa especial para ecrã tátil 3,5"
De acordo com a norma EN 60670-1 2 0 893 79 Especialmente adaptada para instalação
1 módulo para mecanismos estreitos dos ecrãs táteis Legrand ref. 0 672 92 e
Céliane ou Mosaic (22,5 x 45 mm) ref. 0 784 79
20 0 800 40 Perfuração: Ø 32 mm (x2) Dimensões: 109 x 116 mm
Profundidade 40 mm Profundidade: 50 mm
Fixação por parafusos com garras
Caixas simples rebatíveis
Para montagem de mecanismos com
fixação por parafusos ou por garras Caixa para tomadas 20 e 32 A
Perfuração: Ø 67 mm Prof. 40 Prof. 50 Caixa simples
50 0 800 41 Prof. 40 mm 20 0 893 48 0 893 58 Perfuração: Ø 85 mm
50 0 800 51 Prof. 50 mm Posicionamento dos parafusos da caixa
20 0 800 61 Prof. 60 mm na vertical para fixação das tomadas
de 20 e 32 A
Caixas para postos múltiplos
De acordo com a norma EN 60670-1 Caixa resistente ao fogo
Para montagem de mecanismos com 20 0 893 78 Permite a instalação de aparelhagem numa
fixação por parafusos parede oca do tipo “corta-fogo”,
Perfuração: Ø 67 mm sem alterar as suas características e
Distância entre-eixos: 71 mm (exceto desempenho (resistência máx. 2 horas)
caixa de 3 módulos, ref. 0 800 49) Pode ser utilizada tanto no setor terciário,
Fornecidas com separador como no setor residencial
extraível para permitir Prof. total: 55 mm - Perfuração Ø 127 mm
receber funções especiais Volume disponível para
(ex.: tomadas múltiplas aparelhagem: Ø 65 mm
Prof. 40 Prof. 50 pré-cabladas) Profundidade 40 mm
15 0 800 49 Caixa para 3 módulos Mosaic Fixação dos mecanismos
por parafusos
30 0 800 42 0 800 52 Caixa dupla - 4/5 módulos Tampas universais
Utilização horizontal ou vertical
Utilizam-se para transformar a caixa de
30 0 800 43 0 800 53 Caixa tripla - 6/8 módulos encastrar numa caixa de derivação ou,
também, para obturar uma caixa existente
Utilização horizontal ou Fornecidas com parafusos de fixação
vertical Para montagem em caixas simples ou
30 15 0 800 44 0 800 54 Caixa quádrupla - 20 0 801 80 múltiplas
Tampa redonda Ø 85 mm para
8/10 módulos caixas simples
Utilização horizontal
ou vertical 20 0 892 81 Tampa quadrada 80 x 80 mm
para caixas Ø 85 mm
10 0 892 85 Tampa quadrada 100 x 100 mm
para caixas Ø 85 mm
10 0 801 82 Para caixas duplas Batibox
Dimensões: 155 x 85 mm
Distância entre-eixos: 71 mm
Acessórios
Parafusos compridos Ø 3 mm para todas
as caixas Batibox
Comprimento: 40 mm
20 0 801 97 Aparafusamento rápido
Sem rosca: 2,4 milímetros
Cabeça mista Sz
100 0 897 48 Sem rosca: 1,06 mm
Cabeça com fenda
