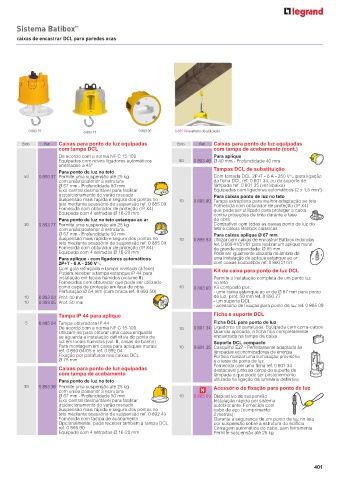

Page 403 - Catálogo Geral Legrand 2023

Sistema Batibox ™

caixas de encastrar DCL para paredes ocas

0 893 37 0 893 77 0 893 05 0 885 09 exemplo de utilização

Emb. Ref. Caixas para ponto de luz equipadas Emb. Ref. Caixas para ponto de luz equipadas
com tampa DCL com tampa de acabamento (cont.)
De acordo com a norma NF C 15-100 Para aplique
Equipadas com novos ligadores automáticos 50 0 893 46 Ø 40 mm - Profundidade 40 mm
orientados a 45º Tampas DCL de substituição
Para ponto de luz no teto
50 0 893 37 Permite uma suspensão até 25 kg Com tomada DCL 2P+T - 6 A - 250 V± para ligação
com união posterior à estrutura da ficha DCL ref. 0 601 34, ou do suporte de
Ø 67 mm - Profundidade 50 mm lâmpada ref. 0 601 35 (ver abaixo)
Eixo central desmontável para facilitar Equipadas com ligadores automáticos (2 x 1,5 mm )
2
o posicionamento do varão roscado Para caixas ponto de luz no teto
Suspensão mais rápida e segura dos pontos no 10 0 895 90 Tampa extraplana para melhor adaptação ao teto
teto mediante acessório de suspensão ref. 0 885 09 Fornecida com obturador de proteção (IP X4)
Fornecida com obturador de proteção (IP X4) que pode ser utilizado para proteger a caixa
Equipada com 4 entradas Ø 16-20 mm contra projeções de tinta durante a fase
Para ponto de luz no teto estanque ao ar de obra
30 0 893 77 Permite uma suspensão até 25 kg Compatível com todas as caixas ponto de luz do
com união posterior à estrutura. teto e caixas Batibox clássicas
Ø 67 mm - Profundidade 50 mm Para caixas aplique Ø 67 mm
Suspensão mais rápida e segura dos pontos no 10 0 895 94 Utilizar com caixas de encastrar Batibox redondas
teto mediante acessório de suspensão ref. 0 885 09 ref. 0 800 41/51/61 para realizar um aplique mural
Fornecida com obturador de proteção (IP X4) de grande capacidade. Ø 85 mm
Equipada com 4 entradas Ø 16-20 mm Pode ser igualmente utilizada no âmbito de
Para aplique - com ligadores automáticos uma instalação de aplique estanque ao ar
2P+T - 6 A - 250 V± com caixas Ecobatibox ref. 0 800 21/31
Com gola reforçada e tampa nivelada (à face) Kit de caixa para ponto de luz DCL
Podem receber a tampa estanque IP 44 para
instalação em locais húmidos (volume II) Permite a instalação completa de um ponto luz
Fornecidas com obturador que pode ser utilizado no teto
como capa de proteção em fase de obra 40 0 893 60 Kit composto por:
Perfuração:Ø 54 mm (com broca ref. 0 893 50) - uma caixa estanque ao ar de Ø 67 mm para ponto
10 0 893 04 Prof. 40 mm de luz, prof. 50 mm ref. 0 893 77
10 0 893 05 Prof. 50 mm - um suporte DCL
- acessório de fixação para ponto de luz ref. 0 885 09
Tampa IP 44 para aplique Ficha e suporte DCL
5 0 895 04 Tampa obturadora IP 44 Ficha DCL para ponto de luz
De acordo com a norma NF C 15-100 10 0 601 34 Ligadores de parafusos. Equipada com cerra-cabos
Utilizam-se para obturar uma caixa enquanto Quando aplicada, a ficha fica completamente
se aguarda a instalação definitiva do ponto de encastrada na tampa da caixa
luz em locais húmidos (vol. II, casas de banho) Suporte DCL compacto
Para montagem em caixa para apliques murais 10 0 601 35 Casquilho E27 - Perfeitamente adaptado às
ref. 0 893 04/05 e ref. 0 892 04 lâmpadas economizadoras de energia
Fixação por parafusos nas caixas DCL Permite realizar uma iluminação provisória
Ø 75 mm e o teste do ponto de luz
Caixas para ponto de luz equipadas Fornecido com uma ficha ref. 0 601 34
destacável junto ao corpo do suporte de
com tampa de acabamento lâmpada e que pode ser posteriormente
Para ponto de luz no teto utilizada na ligação da luminária definitiva
30 0 893 36 Permite uma suspensão até 25 kg Acessório de fixação para ponto de luz
com união posterior à estrutura
Ø 67 mm - Profundidade 50 mm 10 0 885 09 Dispositivo de suspensão
Eixo central desmontável para facilitar Instalação rápida por sistema
o posicionamento do varão roscado autoblocante. Fornecido com
Suspensão mais rápida e segura dos pontos no cabo de aço (comprimento:
teto mediante acessório de suspensão ref. 0 892 43 2 metros)
Fornecida com tampa de acabamento Garante a segurança de um ponto de luz no teto
Opcionalmente, pode receber também a tampa DCL por suspensão sobre a estrutura do edifício
ref. 0 895 90 Cerragem automática do cabo, sem ferramenta
Equipada com 4 entradas Ø 16-20 mm Permite suspensão até 25 kg

401
