Niloé Step

TM

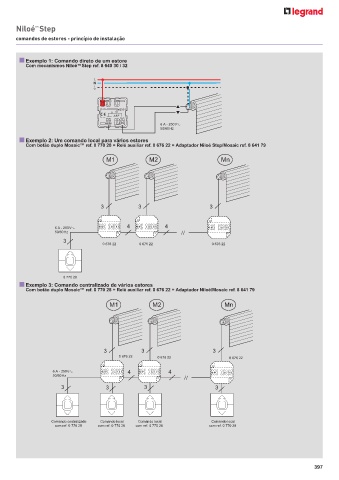

comandos de estores - princípio de instalação

n Exemplo 1: Comando direto de um estore
Com mecanismos Niloé™Step ref. 8 640 30 / 32

L
N

L

6 A - 250 V±
50/60 Hz
n Exemplo 2: Um comando local para vários estores
Com botão duplo Mosaic™ ref. 0 770 28 + Relé auxiliar ref. 0 676 22 + Adaptador Niloé Step/Mosaic ref. 8 641 79

M1 M2 Mn

3 3 3

4 4
6 A - 250 V± M M L T D C N N M M L T D C N N M M L T D C N N
50/60 Hz
3
0 676 22 0 676 22 0 676 22

0 770 28
n Exemplo 3: Comando centralizado de vários estores
Com botão duplo Mosaic™ ref. 0 770 28 + Relé auxiliar ref. 0 676 22 + Adaptador Niloé/Mosaic ref. 8 641 79

M1 M2 Mn

3 3 3
0 676 22 0 676 22 0 676 22

6 A - 250 V± M M L T D C N N 4 M M L T D C N N 4 M M L T D C N N
50/60 Hz
3 3 3 3

Comando centralizado Comando local Comando local Comando local
com ref. 0 770 28 com ref. 0 770 28 com ref. 0 770 28 com ref. 0 770 28
