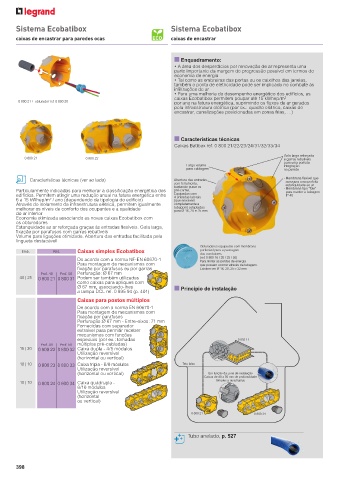

Page 400 - Catálogo Geral Legrand 2023

Sistema Ecobatibox Sistema Ecobatibox

caixas de encastrar para paredes ocas caixas de encastrar

n Enquadramento:
• A área dos desperdícios por renovação de ar representa uma
parte importante da margem de progressão possível em termos de
economia de energia
• Tal como as ombreiras das portas ou os caixilhos das janelas,
também o ponto de eletricidade pode ser implicado no combate às
infiltrações de ar
• Para uma melhoria do desempenho energético dos edifícios, as
caixas Ecobatibox permitem poupar até 15 kWhep/m 2
0 800 21 + obturador ref. 0 800 20 por ano na fatura energética, suprimindo os fluxos de ar gerados
pela infraestrutura elétrica (por ex.: quadro elétrico, caixas de
encastrar, canalizações posicionadas em zonas frias, …)

n Características técnicas
Caixas Batibox ref. 0 800 21/22/23/24/31/32/33/34

Gola larga reforçada
0 800 21 0 800 22 e garras rebatíveis
para uma perfeita
Largo volume integração
para cablagem na parede
Características técnicas (ver ao lado) Abertura das entradas - Membrana flexível que
assegura uma perfeita
sem ferramenta, estanquidade ao ar
bastando puxar os - Membrana tipo “fole”
Particularmente indicadas para melhorar a classificação energética dos pré-cortes. para manter a tubagem
Equipadas com
edifícios. Permitem atingir uma redução anual na fatura energética entre 4 entradas laterais - IP 40
6 a 15 kWhep/m / ano (dependendo da tipologia do edifício) (que envolvem
2
Através do isolamento da infraestrutura elétrica, permitem igualmente completamente a
tubagem) adaptadas
melhorar os níveis de conforto dos ocupantes e a qualidade para Ø 16, 20 e 25 mm
do ar interior
Economia otimizada associando as novas caixas Ecobatibox com
os obturadores
Estanquidade ao ar reforçada graças às entradas flexíveis. Gola larga,
fixação por parafusos com garras rebatíveis
Volume para ligações otimizado. Abertura das entradas facilitada pela
lingueta destacável
Obturadores equipados com membrana
Emb. Ref. Caixas simples Ecobatibox perfurável para a passagem
dos condutores
De acordo com a norma NF-EN 60670-1 (ref. 0 800 16 / 20 / 25 / 30)
Para limitar as perdas de energia
Para montagem de mecanismos com que possam ocorrer através da tubagem.
fixação por parafusos ou por garras Existem em Ø 16, 20, 25 e 32 mm
Prof. 40 Prof. 50 Perfuração: Ø 67 mm
40 | 25 0 800 21 0 800 31 Podem ser também utilizadas
como caixas para apliques com
Ø 67 mm, associando-lhes n Princípio de instalação
a tampa DCL ref. 0 895 94 (p. 401)
Caixas para postos múltiplos
De acordo com a norma EN 60670-1
Para montagem de mecanismos com
fixação por parafusos
Perfuração:Ø 67 mm - Entre-eixos: 71 mm
Fornecidas com separador
extraível para permitir receber
mecanismos com funções
especiais (por ex.: tomadas 0 893 11
Prof. 40 Prof. 50 múltiplas pré-cabladas)
15 | 30 0 800 22 0 800 32 Caixa dupla - 4/5 módulos
Utilização reversível
(horizontal ou vertical)
10 | 10 0 800 23 0 800 33 Caixa tripla - 6/8 módulos Teto falso
Utilização reversível
(horizontal ou vertical) Em função da zona de instalação
Caixas de 40 a 50 mm de profundidade
10 | 10 0 800 24 0 800 34 Caixa quádrupla - Simples a quádruplas
8/10 módulos
Utilização reversível
(horizontal
ou vertical)
0 800 21 0 800 34

Tubo anelado, p. 527

398
