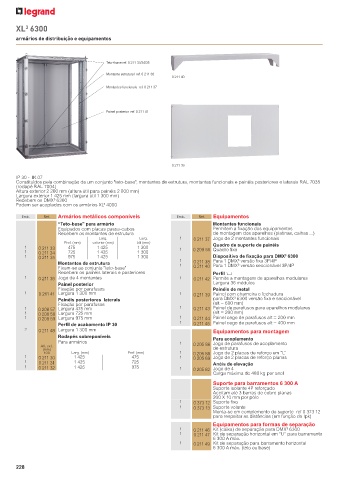

XL 6300
3
armários de distribuição e equipamentos

Teto+base ref. 0 211 33/34/35

Montante estrutural ref. 0 211 36
0 211 40
Montantes funcionais ref. 0 211 37

Painel posterior ref. 0 211 41

0 211 39
IP 30 - IK 07
Constituídos pela combinação de um conjunto "teto-base", montantes de estrutura, montantes funcionais e painéis posteriores e laterais RAL 7035
(rodapé RAL 7004)
Altura exterior 2 200 mm (altura útil para painéis 2 000 mm)
Largura exterior 1 425 mm (largura útil 1 300 mm)
Recebem os DMX³ 6300
Podem ser acoplados com os armários XL³ 4000

Emb. Ref. Armários metálicos componíveis Emb. Ref. Equipamentos
“Teto-base" para armário Montantes funcionais
Equipados com placas passa-cabos Permitem a fixação dos equipamentos
Recebem os montantes de estrutura de montagem dos aparelhos (platinas, calhas ...)
Larg. Larg. 1 0 211 37 Jogo de 2 montantes funcionais
Prof. (mm) exterior (mm) útil (mm)
Quadro de suporte de painéis
1 0 211 33 475 1 425 1 300 1 0 208 55 Quadro fixo
1 0 211 34 725 1 425 1 300
3
1 0 211 35 975 1 425 1 300 Dispositivo de fixação para DMX 6300
Montantes de estrutura 1 1 0 211 38 Para 1 DMX³ versão fixa 3P/4P
0 211 40 Para 1 DMX³ versão seccionável 3P/4P
Fixam-se ao conjunto "teto-base"
Recebem os painéis laterais e posteriores Perfil 2
1 0 211 36 Jogo de 4 montantes 1 0 211 42 Permite a montagem de aparelhos modulares
Painel posterior Largura 36 módulos
Fixação por parafusos Painéis de metal
1 0 211 41 Largura 1 300 mm 1 0 211 39 Painel com charneira e fechadura
Painéis posteriores laterais para DMX³ 6300 versão fixa e seccionável
Fixação por parafusos (alt = 600 mm)
1 0 208 57 Largura 475 mm 1 0 211 43 Painel de parafusos para aparelhos modulares
1 0 208 58 Largura 725 mm (alt = 200 mm)
1 0 208 59 Largura 975 mm 1 0 211 44 Painel cego de parafusos alt = 200 mm
Perfil de acabamento IP 30 1 0 211 45 Painel cego de parafusos alt = 400 mm
2 0 211 48 Largura 1 300 mm Equipamentos para montagem
Rodapés sobreponíveis Para acoplamento
Para armários 1 0 205 86 Jogo de parafusos de acoplamento
Alt. ext.
(mm) de estrutura
100 Larg. (mm) Prof. (mm) 1 0 205 88 Jogo de 2 placas de reforço em “L”
1 0 211 30 1 425 475 1 0 205 89 Jogo de 2 placas de reforço planas
1 0 211 31 1 425 725 Anéis de elevação
1 0 211 32 1 425 975 1 0 205 82 Jogo de 4
Carga máxima de 480 kg por anel
Suporte para barramentos 6 300 A
Suporte isolante 4P reforçado
Aceitam até 3 barras de cobre planas
200 X 10 mm por pólo
1 0 373 12 Suporte fixo
1 0 373 13 Suporte volante
Monta-se em complemento do suporte ref 0 373 12
para respeitar as distâncias (em função do Ipk)
Equipamentos para formas de separação
1 0 211 46 Kit (caixa) de separação para DMX³ 6300
1 0 211 47 Kit de separação horizontal em “U” para barramento
6 300 A máx.
1 0 211 49 Kit de separação para barramento horizontal
6 300 A máx. (teto ou base)

228
