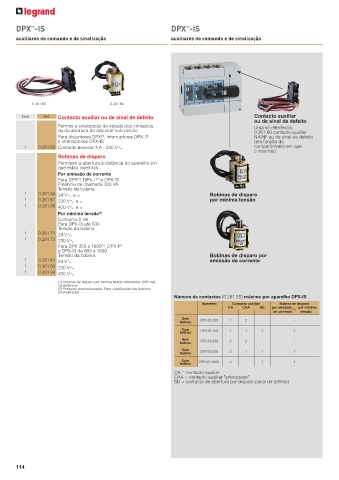

Page 116 - Catálogo Geral Legrand 2023

DPX -IS DPX -IS
TM
TM
auxiliares de comando e de sinalização auxiliares de comando e de sinalização

0 261 60 0 261 84

Emb. Ref. Contacto auxiliar ou de sinal de defeito Contacto auxiliar
ou de sinal de defeito
Permite a sinalização do estado dos contactos Uma só referência:
ou da abertura do disjuntor sob defeito 0 261 60 contacto auxiliar
Para disjuntores DPX , interruptores DPX-I NA/NF ou de sinal de defeito
(2)
(2)
e interruptores DPX-IS (em função do
1 0 261 60 Contacto inversor 3 A - 240 V± compartimento em que
é inserido)
Bobinas de disparo
Permitem a abertura à distância do aparelho em
que estão inseridas
Por emissão de corrente
(2)
Para DPX , DPX-I e DPX-IS
(2)
Potência de chamada 300 VA
Tensão da bobina:
1 0 261 64 24 V± e = Bobinas de disparo
1 0 261 67 230 V± e = por mínima tensão
1 0 261 68 400 V± e =
Por mínima tensão (1)
Consumo 5 VA
Para DPX-IS até 630
Tensão da bobina:
1 0 261 71 24 V±
1 0 261 73 230 V±
Para DPX 250 a 1600 , DPX-I
(2)
(2)
e DPX-IS de 800 a 1600
Tensão da bobina: Bobinas de disparo por
1 0 261 81 24 V± emissão de corrente
1 0 261 83 230 V±
1 0 261 84 400 V±
(1) Bobinas de disparo por mínima tensão retardadas (800 ms),
consulte-nos
(2) Produtos descontinuados. Para substituição das bobines
(manutenção)
Número de contactos (0 261 60) máximo por aparelho DPX-IS
Aparelho Contacto auxiliar Bobina de disparo
CA CAA SD por emissão por mínima
ou
de corrente tensão
Sem DPX-IS 250 1 2 - -
bobina
Com DPX-IS 250 1 1 1 1
bobina
Sem
bobina DPX-IS 630 2 2 - -
Com DPX-IS 630 2 1 1 1
bobina
Com DPX-IS 1600 3 - 1 1
bobina
CA = contacto auxiliar
CAA = contacto auxiliar "antecipado"
SD = contacto de abertura por disparo (sinal de defeito)
