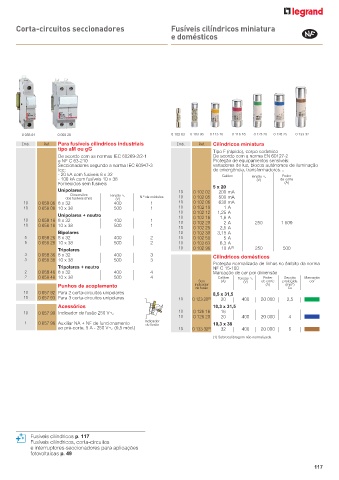

Page 119 - Catálogo Geral Legrand 2023

Corta-circuitos seccionadores Fusíveis cilíndricos miniatura
e domésticos

0 058 04 0 058 28 0 102 63 0 103 06 0 113 10 0 116 16 0 123 20 0 126 25 0 133 32
Emb. Ref. Para fusíveis cilindricos industriais Emb. Ref. Cilíndricos miniatura
tipo aM ou gG
Tipo F (rápido), corpo cerâmico
De acordo com as normas IEC 60269-2/2-1 De acordo com a norma EN 60127-2
e NF C 63-210 Proteção de equipamentos sensíveis:
Seccionadores segundo a norma IEC 60947-3 variadores de luz, blocos autónomos de iluminação
Icc: de emergência, transformadores…
- 20 kA com fusíveis 8 x 32 Calibre Tensão ± Poder
- 100 kA com fusíveis 10 x 38 (V) de corte
Fornecidos sem fusíveis 5 x 20 (A)
Unipolares 10 0 102 02 200 mA
Dimensões Tensão ±
dos fusíveis (mm) (V) N.º de módulos 10 0 102 05 500 mA
10 0 058 06 8 x 32 400 1 10 0 102 06 630 mA
10 0 058 08 10 x 38 500 1 10 0 102 10 1 A
10 0 102 12 1,25 A
Unipolares + neutro 10
10 0 058 16 8 x 32 400 1 10 0 102 16 1,6 A
2 A
10 0 058 18 10 x 38 500 1 10 0 102 20 2,5 A 250 1 500
0 102 25
Bipolares 10 0 102 30 3,15 A
5 0 058 26 8 x 32 400 2 10 0 102 50 5 A
5 0 058 28 10 x 38 500 2 10 0 102 63 6,3 A
Tripolares 10 0 102 96 10 A (1) 250 500
3 0 058 36 8 x 32 400 3 Cilíndricos domésticos
3 0 058 38 10 x 38 500 3
Tripolares + neutro Proteção normalizada de linhas no âmbito da norma
NF C 15-100
2 0 058 46 8 x 32 400 4 Marcação de cor por dimensão
2 0 058 48 10 x 38 500 4 Calibre Tensão ± Poder Secção Marcação
Sem (A) (V) de corte protegida cor
Punhos de acoplamento 005790n indicador (A) (mm 2 )
Cu
de fusão
10 0 057 92 Para 2 corta-circuitos unipolares 8,5 x 31,5
10 0 057 93 Para 3 corta-circuitos unipolares 10 0 123 20 (1) 20 400 20 000 2,5
Acessórios 10,3 x 31,5
10 0 057 90 Indicador de fusão 250 V± 10 0 126 16 16
10 0 126 20 20 400 20 000 4
1 0 057 96 Auxiliar NA + NF de funcionamento Indicador 10,3 x 38
de fusão
ao pré-corte, 5 A - 250 V± (0,5 mód.) 10 0 133 32 (1) 32 400 20 000 6
(1) Sobrecalibragem não normalizada

Fusíveis cilíndricos p. 117
Fusíveis cilíndricos, corta-circuitos
e interruptores-seccionadores para aplicações
fotovoltaicas p. 49

117
