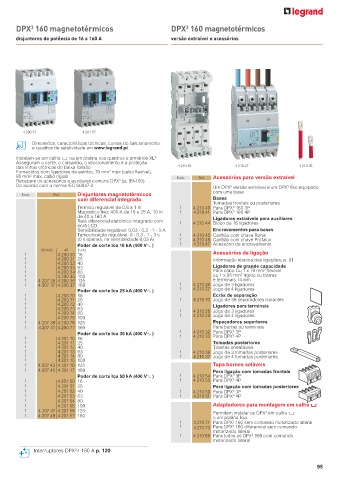

Page 97 - Catálogo Geral Legrand 2024

DPX 160 magnetotérmicos DPX 160 magnetotérmicos DPX 160 magnetotérmicos
3
3
3
disjuntores de potência de 16 a 160 A disjuntores de potência de 16 a 160 A versão extraível e acessórios

4 200 37 4 201 57

Dimensões, características técnicas, curvas de funcionamento
e quadros de seletividade em www.legrand.pt
Instalam-se em calha 3 ou em platina nos quadros e armários XL 3
Asseguram o corte, o comando, o seccionamento e a proteção
das linhas elétricas de baixa tensão 4 210 40 4 210 27 4 210 36
2
Fornecidos com ligadores de estribo, 70 mm máx (cabo flexível),
2
95 mm máx. cabo rígido Emb. Ref. Acessórios para versão extraível
3
Recebem os acessórios e auxiliares comuns DPX (p. 99-100)
De acordo com a norma IEC 60947-2 Um DPX versão extraível é um DPX fixo equipado
3
3
Emb. Ref. Disjuntores magnetotérmicos com uma base
com diferencial integrado Bases
Tomadas frontais ou posteriores
Térmico regulável de 0,8 a 1 In 1 4 210 40 Para DPX³ 160 3P
Magnético fixo: 400 A de 16 e 25 A, 10 In 1 4 210 41 Para DPX³ 160 4P
de 40 a 160 A Ligadores extraíveis para auxiliares
Relé diferencial eletrónico integrado com 1 4 210 44 Bloco de 16 ligadores
ecrâ LCD
Sensibilidade regulável: 0,03 - 0,3 - 1 - 3 A Encravamentos para bases
Temporização regulável: 0 - 0,3 - 1 - 3 s 1 4 210 45 Canhão com chave Ronis
(0 s apenas, na sensibilidade 0,03 A) 1 4 210 46 Canhão com chave Profalux
Poder de corte Icu 16 kA (400 V± ) 1 4 210 47 Acessório de encravamento
3P+N/2 4P In (A)
1 4 200 30 16 Acessórios de ligação
1 4 200 31 25 Informação técnica das ligações, p. 91
1 4 200 32 40
1 4 200 33 63 Ligadores de grande capacidade
2
1 4 200 34 80 Para cabo Cu 1 x 70 mm flexível
2
1 4 200 35 100 ou 1 x 95 mm rígido ou barras
1 4 207 35 4 200 36 125 e terminais 14 mm
1 4 207 37 4 200 37 160 1 4 210 26 Jogo de 3 ligadores
Poder de corte Icu 25 kA (400 V± ) 1 4 210 27 Jogo de 4 ligadores
1 4 200 70 16 Ecrãs de separação
1 4 200 71 25 1 4 210 70 Jogo de 36 separadores isolantes
1 4 200 72 40 Ligadores para terminais
1 4 200 73 63
1 4 200 74 80 1 1 4 210 28 Jogo de 3 ligadores
1 4 200 75 100 4 210 29 Jogo de 4 ligadores
1 4 207 39 4 200 76 125 Espaçadores superiores
1 4 207 41 4 200 77 160 Para barras ou terminais
3
Poder de corte Icu 36 kA (400 V± ) 1 4 210 32 Para DPX 3P
3
1 4 201 10 16 1 4 210 33 Para DPX 4P
1 4 201 11 25 Tomadas posteriores
1 4 201 12 40 Tirantes orientáveis
1 4 201 13 63 1 4 210 36 Jogo de 3 tomadas posteriores
1 4 201 14 80 1 4 210 37 Jogo de 4 tomadas posteriores
1 4 201 15 100
1 4 207 43 4 201 16 125 Tapa bornes seláveis
1 4 207 45 4 201 17 160 Para ligação com tomadas frontais
Poder de corte Icu 50 kA (400 V± ) 1 4 210 54 Para DPX³ 3P
1 4 201 50 16 1 4 210 55 Para DPX³ 4P
1 4 201 51 25 Para ligação com tomadas posteriores
1 4 201 52 40 1 4 210 50 Para DPX³ 3P
1 4 201 53 63 1 4 210 51 Para DPX³ 4P
1 4 201 54 80
2
1 4 201 55 100 Adaptadores para montagem em calha 2
1 4 207 47 4 201 56 125 Permitem instalar os DPX em calha 2
3
1 4 207 49 4 201 57 160 e em platina fixa
1 4 210 71 Para DPX 160 sem comando motorizado lateral
3
3
1 4 210 73 Para DPX 160 diferencial sem comando
motorizado lateral
1 4 210 68 Para todos os DPX 160 com comando
3
motorizado lateral
3
Interruptores DPX -I 160 A p. 120
