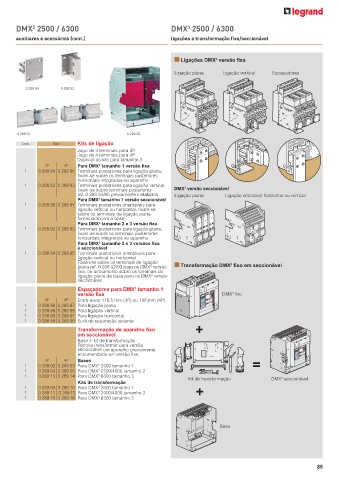

Page 91 - Catálogo Geral Legrand 2024

DMX 2500 / 6300 DMX 2500 / 6300
3
3
auxiliares e acessórios (cont.) ligações e transformação fixo/seccionável

3
n Ligações DMX versão fixa
Ligação plana Ligação vertical Espaçadores

0 288 84 0 288 82

0 288 91 0 289 02
Emb. Ref. Kits de ligação
Jogo de 3 terminais para 3P
Jogo de 4 terminais para 4P
Duplicar os kits para tamanho 3
3P 4P Para DMX tamanho 1 versão fixa
3
1 0 288 84 0 288 85 Terminais posteriores para ligação plana,
fixam-se sobre os terminais posteriores
horizontais integrados no aparelho
1 0 288 82 0 288 83 Terminais posteriores para ligação vertical, 3
fixam-se sobre terminais posteriores DMX versão seccionável
ref. 0 288 84/85 previamente instalados Ligação plana Ligação orientável horizontal ou vertical
Para DMX tamanho 1 versão seccionável
3
1 0 288 96 0 288 97 Terminais posteriores orientáveis para
ligação vertical ou horizontal, fixam-se
sobre os terminais de ligação plana
fornecidos com a base
Para DMX tamanho 2 e 3 versão fixa
3
1 0 288 92 0 288 93 Terminais posteriores para ligação plana,
fixam-se sobre os terminais posteriores
horizontais integrados no aparelho
Para DMX tamanho 2 e 3 versões fixa
3
e seccionável
1 0 288 94 0 288 95 Terminais posteriores orientáveis para
ligação vertical ou horizontal
Fixam-se sobre os terminais de ligação 3
plana ref. 0 288 92/93 para os DMX versão n Transformação DMX fixo em seccionável
3
fixa, ou diretamente sobre os terminais de
ligação plana da base para os DMX versão
3
seccionável
3
Espaçadores para DMX tamanho 1
versão fixa DMX fi xo
3
3P 4P Entre-eixos 116,5 mm (3P) ou 106 mm (4P)
1 0 288 86 0 288 87 Para ligação plana
1 0 288 88 0 288 89 Para ligação vertical
1 0 288 90 0 288 91 Para ligação horizontal
1 0 288 98 0 288 99 Ecrã de separação isolante
Transformação de aparelho fixo +
em seccionável
Base + kit de transformação
Permite transformar para versão
seccionável um aparelho previamente
encomendado em versão fixa
3P 4P Bases
1 0 289 02 0 289 03 Para DMX 2500 tamanho 1 =
3
3
1 0 289 04 0 289 05 Para DMX 2500/4000 tamanho 2
1 0 289 13 0 289 14 Para DMX 6300 tamanho 3 Kit de transformação DMX seccionável
3
3
Kits de transformação
1 0 289 09 0 289 10 Para DMX 2500 tamanho 1
3
1 0 289 11 0 289 12 Para DMX 2500/4000 tamanho 2 +
3
1 0 289 15 0 289 16 Para DMX 6300 tamanho 3
3
Base
