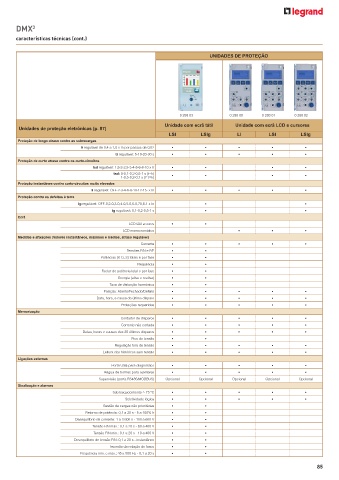

Page 87 - Catálogo Geral Legrand 2024

DMX 3

características técnicas (cont.)

UNIDADES DE PROTEÇÃO

0 288 03 0 288 00 0 288 01 0 288 02
Unidade com ecrã tátil Unidade com ecrã LCD e cursores
Unidades de proteção eletrónicas (p. 87)
LSI LSIg LI LSI LSIg
Proteção de longo atraso contra as sobrecargas
Ir regulável de 0,4 a 1,0 x In por passos de 0,02 • • • • •
tr regulável: 5-10-20-30 s • • • • •
Proteção de curto atraso contra os curto-circuitos
Isd regulável: 1,5-2-2,5-3-4-5-6-8-10 x Ir • • • •
tsd: 0-0,1-0,2-0,5-1 s (t=k)
1-0,5-0,2-0,1 s (I 2 t=k) • • • •
Proteção instantãnea contra curto-circuitos muito elevados
Ii regulável: OFF-2-3-4-6-8-10-12-15- x In • • • • •
Proteção contra os defeitos à terra
Ig regulável: OFF-0,2-0,3-0,4-0,5-0,6-0,70,8-1 x In • •
tg regulável: 0,1-0,2-0,5-1 s • •
Ecrã
LCD tátil a cores • •
LCD monocromático • • •
Medidas e afixações (Valores instantâneos, máximos e médios, atraso regulável)
Corrente • • • • •
Tensões F/N e F/F • •
Potências (P, Q, S) totais e por fase • •
Frequência • •
Factor de potência total e por fase • •
Energia (ativa e reativa) • •
Taxa de distorção harmónica • •
Posição: Aberto/Fechado/Defeito • • • • •
Data, hora, e causa do último disparo • • • • •
Proteções requeridas • • • • •
Memorização
Contador de disparos • • • • •
Corrente não cortada • • • • •
Datas, horas e causas dos 20 últimos disparos • • • • •
Pico de tensão • •
Regulação fora de tensão • • • • •
Leitura dos históricos sem tensão • • • • •
Ligações externas
Porta USB para diagnóstico • • • • •
Régua de bornes para auxiliares • • • • •
Supervisão (porta RS485/MODBUS) Opcional Opcional Opcional Opcional Opcional
Sinalização e alarmes
Sobreaquecimento > 75 ºC • • • • •
Seletividade lógica • • • • •
Gestão de cargas não prioritárias • •
Retorno de potência: 0,1 a 20 s - 5 a 100% Ir • •
Desequilibrio de corrente: 1 a 3 600 s - 100 a 600 V • •
Tensão F/N máx.: 0,1 a 20 s - 60 a 400 V • •
Tensão F/N min.: 0,1 a 20 s - 10 a 400 V • •
Desequilíbrio de tensão F/N: 0,1 a 20 s - instantâneo • •
Inversão da rotação de fases • •
Frequência mín. e máx.: 45 a 500 Hz - 0,1 a 20 s • •

85
