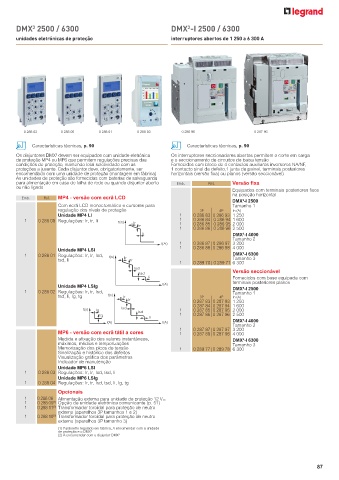

Page 89 - Catálogo Geral Legrand 2024

DMX 2500 / 6300 DMX -I 2500 / 6300
3
3
unidades eletrónicas de proteção interruptores abertos de 1 250 a 6 300 A

0 288 02 0 288 00 0 288 01 0 288 03 0 286 96 0 287 96

Características técnicas, p. 90 Características técnicas, p. 90

Os disjuntores DMX devem ser equipados com unidade eletrónica Os interruptores seccionadores abertos permitem o corte em carga
3
de proteção MP4 ou MP6 que permitem regulações precisas das e o seccionamento de circuitos de baixa tensão
condições de proteção, mantendo total seletividade com as Fornecidos com bloco de 4 contactos auxiliares inversores NA/NF,
proteções a jusante. Cada disjuntor deve, obrigatoriamente, ser 1 contacto sinal de defeito,1 junta de painel, terminais posteriores
encomendado com uma unidade de proteção (montagem em fábrica) horizontais (versão fixa) ou planos (versão seccionável)
As unidades de proteção são fornecidas com baterias de salvaguarda
para alimentação em caso de falha de rede ou quando disjuntor aberto Emb. Ref. Versão fixa
ou não ligado
Equipados com terminais posteriores fixos
na posição horizontal
Emb. Ref. MP4 - versão com ecrã LCD
DMX³-I 2500
Com ecrã LCD monocromático e cursores para Tamanho 1
regulação dos níveis de proteção 3P 4P In (A)
Unidade MP4 LI 1 0 286 83 0 286 93 1 250
1 0 288 00 Regulações: Ir, tr, Ii t(s) Ir 1 0 286 84 0 286 94 1 600
tr 1 0 286 85 0 286 95 2 000
1 0 286 86 0 286 96 2 500
Ii DMX³-I 4000
Tamanho 2
I(A) 1 0 286 87 0 286 97 3 200
Unidade MP4 LSl 1 0 286 88 0 286 98 4 000
1 0 288 01 Regulações: Ir, tr, Isd, t(s) Ir DMX³-I 6300
tsd, Ii tr Tamanho 3
1 0 289 70 0 289 71 6 300
Isd
tsd Versão seccionável
Ii Fornecidos com base equipada com
terminais posteriores planos
I(A)
Unidade MP4 LSlg DMX³-I 2500
1 0 288 02 Regulações: Ir, tr, Isd, Tamanho 1
tsd, Ii, Ig, tg t(s) Ir 3P 4P In (A)
tr
0 287 83 0 287 93 1 250
0 287 84 0 287 94 1 600
t(s) lg Isd tsd 1 0 287 85 0 287 95 2 000
tg 1 0 287 86 0 287 96 2 500
li
I(A) I(A) DMX³-I 4000
Tamanho 2
1 0 287 87 0 287 97 3 200
MP6 - versão com ecrã tátil a cores 1 0 287 88 0 287 98 4 000
Medida e afixação dos valores instantâneos, DMX³-I 6300
máximos, médios e temporizações Tamanho 3
Memorização dos picos de tensão 1 0 289 77 0 289 78 6 300
Sinalização e histórico dos defeitos
Visualização gráfica dos parâmetros
Indicador de manutenção
Unidade MP6 LSl
1 0 288 03 Regulações: Ir, tr, Isd, tsd, Ii
Unidade MP6 LSlg
1 0 288 04 Regulações: Ir, tr, Isd, tsd, Ii, Ig, tg
Opcionais
1 0 288 06 Alimentação externa para unidade de proteção 12 V=
1 0 288 05 (1) Opção de unidade eletrónica comunicante (p. 51)
1 0 288 11 (2) Transformador toroidal para proteção de neutro
externo (aparelhos 3P tamanhos 1 e 2)
1 0 288 10 (2) Transformador toroidal para proteção de neutro
externo (aparelhos 3P tamanho 3)
(1) Parâmetro regulado em fábrica. A encomendar com a unidade
de proteção e o DMX 3
(2) A encomendar com o disjuntor DMX 3
