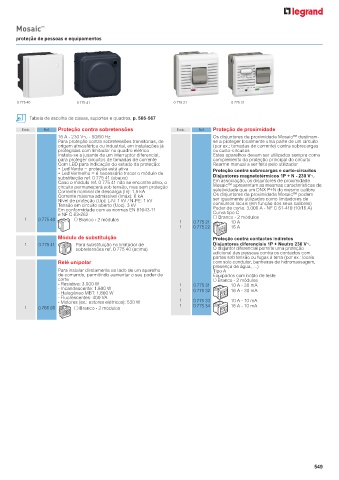

Page 551 - Catálogo Geral Legrand 2024

Mosaic TM

proteção de pessoas e equipamentos

0 775 40 0 775 41 0 775 21 0 775 31

Tabela de escolha de caixas, suportes e quadros, p. 566-567

Emb. Ref. Proteção contra sobretensões Emb. Ref. Proteção de proximidade
16 A - 230 V± - 50/60 Hz Os disjuntores de proximidade Mosaic™ destinam-
Para proteção contra sobretensões transitórias, de se a proteger localmente uma parte de um circuito
origem atmosférica ou industrial, em instalações já (por ex.: tomadas de corrente) contra sobrecargas
protegidas com limitador no quadro elétrico ou curto-circuitos
Instala-se a jusante de um interruptor diferencial, Estes aparelhos devem ser utilizados sempre como
para proteger circuitos de tomadas de corrente complemento da proteção principal do circuito
Com LED para indicação do estado da proteção: Rearme manual a ser feito pelo utilizador
• Led Verde = proteção está ativa Proteção contra sobrecargas e curto-circuitos
• Led Vermelho = é necessário trocar o módulo de Disjuntores magnetotérmicos 1P + N - 230 V±
substituição ref. 0 775 41 (abaixo)
Caso o módulo ref. 0 775 41 não se encontre ativo, o Em associação, os disjuntores de proximidade
circuito permanecerá sob tensão, mas sem proteção Mosaic™ apresentam as mesmas características de
Corrente nominal de descarga (In): 1,5 kA seletividade que um DNX P+N do mesmo calibre
Corrente máxima admissível (Imáx): 6 kA Os disjuntores de proximidade Mosaic™ podem
Nível de proteção (Up): L-N: 1 kV / N-PE: 1 kV ser igualmente utilizados como limitadores de
Tensão em circuito aberto (Uoc): 3 kV consumos locais (em função dos seus calibres)
Em conformidade com as normas EN 61643-11 Poder de corte: 3.000 A - NF C 61-410 (10/16 A)
e NF C 83-282 Curva tipo C
1 0 775 40 Branco - 2 módulos 1 0 775 21 Branco - 2 módulos
10 A
1 0 775 22 16 A
Módulo de substituição Proteção contra contactos indiretos
1 0 775 41 Para substituição no limitador de Disjuntores diferenciais 1P + Neutro 230 V±
sobretensões ref. 0 775 40 (acima) O disjuntor diferencial permite uma proteção
adicional das pessoas contra os contactos com
partes sob tensão ou fugas à terra (por ex.: locais
Relé unipolar com solo condutor, banheiras de hidromassagem,
presença de água, …)
Para instalar diretamente ao lado de um aparelho Tipo A
de comando, permitindo aumentar o seu poder de Equipados com botão de teste
corte Branco - 2 módulos
- Resistivo: 3.000 W 1 0 775 31 10 A - 30 mA
- Incandescente: 1.800 W 1 0 775 32 16 A - 30 mA
- Halogéneo MBT: 1.800 W
- Fluorescentes: 400 VA
- Motores (ex.: estores elétricos): 530 W 1 0 775 33 10 A - 10 mA
1 0 766 90 Branco - 2 módulos 1 0 775 34 16 A - 10 mA

549
