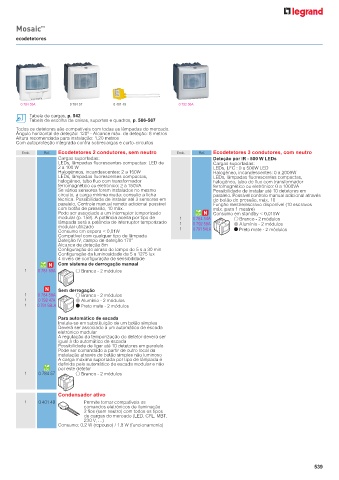

Mosaic ™

ecodetetores

0 784 59A 0 784 57 0 401 49 0 792 58A

Tabela de cargas, p. 542
Tabela de escolha de caixas, suportes e quadros, p. 566-567
Todos os detetores são compatíveis com todas as lâmpadas do mercado.
Ângulo horizontal de deteção: 120º - Alcance máx. de deteção: 8 metros
Altura recomendada para instalação: 1,20 metros
Com autoproteção integrada contra sobrecargas e curto-circuitos
Emb. Ref. Ecodetetores 2 condutores, sem neutro Emb. Ref. Ecodetetores 3 condutores, com neutro
Cargas suportadas: Deteção por IR - 500 W LEDs
LEDs, lâmpadas fluorescentes compactas: LED de Cargas suportadas:
2 a 100 W LEDs, LFC : 0 a 500W LED
Halogéneos, incandescentes: 2 a 150W Halogéneo, incandescentes: 0 a 2000W
LEDs, lâmpadas fluorescentes compactas, LEDs, lâmpadas fluorescentes compactas,
halogéneo, tubo fluo com transformador halogéneo, tubo de fluo com transformador
ferromagnético ou eletrónico: 2 a 150VA ferromagnético ou eletrónico: 0 a 1000VA
Se vários sensores forem instalados no mesmo Possibilidade de instalar até 10 detetores em
circuito, a carga mínima muda: consulte a ficha paralelo. Possível controlo manual adicional através
técnica. Possibilidade de instalar até 3 sensores em de botão de pressão, máx. 10
paralelo. Controle manual remoto adicional possível Função mestre/escravo disponível (10 escravos
com botão de pressão, 10 máx. máx. para 1 mestre)
Pode ser associado a um interruptor temporizado Consumo em standby < 0,015W
modular (p. 159). A potência aceita por tipo de 1 0 784 54A Branco - 2 módulos
lâmpada será a potência do interruptor temporizado 1 0 792 58A Alumínio - 2 módulos
modular utilizado 1 0 791 54LA
Consumo em espera < 0,01W Preto mate - 2 módulos
Compatível com qualquer tipo de lâmpada
Deteção IV, campo de deteção 170°
Alcance de deteção 8m
Configuração de atraso de tempo de 5 s a 30 min
Configuração da luminosidade de 5 a 1275 lux
4 níveis de configuração de sensibilidade
Com sistema de derrogação manual
1 0 784 59A Branco - 2 módulos

Sem derrogação
1 0 784 58A Branco - 2 módulos
1 0 792 47A Alumínio - 2 módulos
1 0 791 58LA Preto mate - 2 módulos

Para automático de escada
Instala-se em substituição de um botão simples
Deverá ser associado a um automático de escada
eletrónico modular
A regulação da temporização do detetor deverá ser
igual à do automático de escada
Possibilidade de ligar até 10 detetores em paralelo
Pode ser comandado a partir de outro local da
instalação através de botão simples não luminoso
A carga máxima suportada por tipo de lâmpada é
definida pelo automático de escada modular e não
por este detetor
1 0 784 57 Branco - 2 módulos

Condensador ativo
1 0 401 49 Permite tornar compatíveis os
comandos eletrónicos de iluminação
2 fios (sem neutro) com todos os tipos
de cargas do mercado (LED, CFL, MBT,
230 V, …)
Consumo: 0,2 W (repouso) / 1,8 W (funcionamento)
