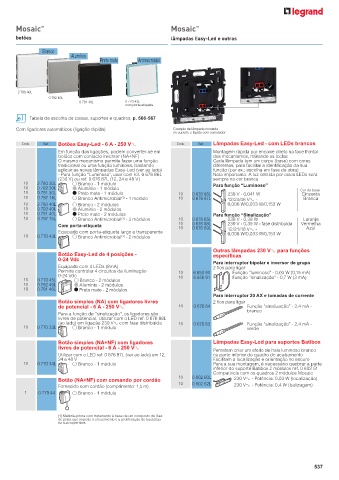

Page 539 - Catálogo Geral Legrand 2024

TM
Mosaic Mosaic TM
botões lâmpadas Easy-Led e outras
Branco
Alumínio
Preto mate Antimicrobial

2 780 40L
0 792 40L
0 791 40L 0 770 43L
com porta-etiqueta
Tabela de escolha de caixas, suportes e quadros, p. 566-567

Com ligadores automáticos (ligação rápida) Exemplo de lâmpada montada
no suporte e ligada com comutador
Emb. Ref. Botões Easy-Led - 6 A - 250 VA Emb. Ref. Lâmpadas Easy-Led - com LEDs brancos
Em função das ligações, podem converter-se em Montagem rápida por encaixe direto na face frontal
botões com contacto inversor (NA+NF) dos mecanismos, retirando as teclas
O mesmo mecanismo permite fazer uma função Cada lâmpada tem um corpo (base) com cores
tradicional ou uma função luminosa, bastando diferentes, para facilitar a identificação da sua
aplicar as novas lâmpadas Easy-Led (ver ao lado) função (por ex.: escolha em fase de obra)
- Para função “Luminoso”, usar com ref. 0 676 86L Nota importante: A luz emitida por estes LEDs será
(230 V) ou ref. 0 676 87L (12, 24 e 48 V) sempre na cor branca
10 2 780 30L Branco - 1 módulo Para função “Luminoso”
10 0 792 30L Alumínio - 1 módulo Cor da base
10 0 791 30L Preto mate - 1 módulo 10 0 676 86L 230 V - 0,041 W Cinzenta
10 0 787 14L Branco Antimicrobial - 1 módulo 10 0 676 87L 12/24/48 VA - Branca
(1)
10 2 780 40L Branco - 2 módulos 0,006 W/0,033 W/0,153 W
10 0 792 40L Alumínio - 2 módulos
10 0 791 40L Preto mate - 2 módulos Para função “Sinalização”
10 0 787 15L Branco Antimicrobial - 2 módulos 10 0 676 85L 230 V - 0,39 W Laranja
(1)
Com porta-etiqueta 10 0 676 88L 230 V - 0,39 W - fase distribuída Vermelha
10
0 676 89L
Azul
Equipado com porta-etiqueta largo e transparente 12/24/48 VA -
0,006 W/0,033 W/0,153 W
10 0 770 43L Branco Antimicrobial - 2 módulos
(1)
Outras lâmpadas 230 VA para funções
Botão Easy-Led de 4 posições - específicas
0-24 Vdc
Para interruptor bipolar e inversor de grupo
Equipado com 4 LEDs (8mA) 2 fios para ligar
Permite controlar 4 circuitos de iluminação 10 6 650 90 Função “luminoso” - 0,03 W (0,15 mA)
0-24 Vdc 10 6 650 91 Função “sinalização” - 0,7 W (3 mA)
10 0 770 45L Branco - 2 módulos
10 0 792 46L Alumínio - 2 módulos
10 0 791 46L Preto mate - 2 módulos
Para interruptor 20 AX e tomadas de corrente
Botão simples (NA) com ligadores livres 2 fios para ligar
de potencial - 6 A - 250 VA 10 0 676 64 Função “sinalização” - 2,4 mA -
Para a função de “sinalização”, os ligadores são branco
livres de potencial. Utilizar com o LED ref. 0 676 88L
(ao lado) em ligação 230 V± com fase distribuída 10 0 676 63 Função “sinalização” - 2,4 mA -
10 0 770 33L Branco - 1 módulo verde
Botão simples (NA+NF) com ligadores Lâmpadas Easy-Led para suportes Batibox
livres de potencial - 6 A - 250 VA Permitem criar um efeito de halo luminoso branco
Utilizar com o LED ref. 0 676 87L (ver ao lado) em 12, na parte inferior do quadro de acabamento
24 e 48 V Facilitam a localização e orientação no escuro
10 0 770 34L Branco - 1 módulo Para a sua montagem, é necessário quebrar a parte
inferior do suporte Batibox 2 módulos ref. 0 802 51
Compatíveis com os quadros 2 módulos Mosaic
10 0 802 60L
Botão (NA+NF) com comando por cordão 230 VA - Potência: 0,03 W (localização)
Fornecido com cordão (comprimento: 1,5 m) 10 0 802 62L 230 VA - Potência: 0,4 W (balizagem)
1 0 770 44 Branco - 1 módulo

(1) Matéria-prima com tratamento à base de um composto de iões
de prata que impede o crescimento e a proliferação de bactérias
na sua superfície.

537
