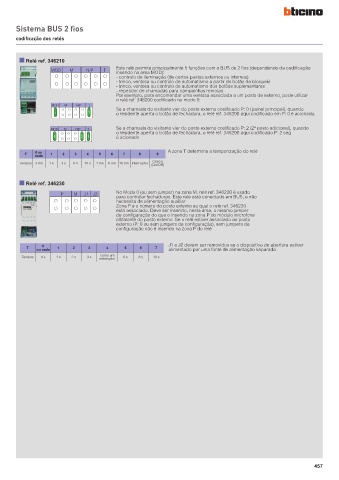

Sistema BUS 2 fios

codificação dos relés

n Relé ref. 346210
Este relé permite principalmente 5 funções com o BUS de 2 fios (dependendo da codificação
MOD M N/P T inserido na área MOD):
- controlo de iluminação (de certos postos externos ou internos)
- trinco, ventosa ou controlo de automatismo a partir do botão de bloqueio
- trinco, ventosa ou controlo de automatismo dos botões suplementares
- repetidor de chamadas para campainhas remotas
Por exemplo, para encomendar uma ventosa associada a um posto de externo, pode utilizar
o relé ref. 346200 codificado no modo 5:
MOD M N/P T
Se a chamada do visitante vier do posto externo codificado P: 0 (painel principal), quando
5 o residente aperta o botão de fechadura, o relé ref. 346200 aqui codificado em P: 0 é acionado.

MOD M N/P T Se a chamada do visitante vier do posto externo codificado P: 2 (2ª posto adicional), quando
o residente aperta o botão de fechadura, o relé ref. 346200 aqui codificado P: 2 seg
5 2 é acionado

0 ou
T nada 1 2 3 4 5 6 7 8 9 A zona T determina a temporização do relé
Ciclico
Tempos 3 mn 1 s 3 s 6 s 10 s 1 mn 6 mn 10 mn interruptor
(On/Off)

n Relé ref. 346230
P M J1 J2 No Modo 0 (ou sem jumper) na zona M, relé ref. 346230 é usado
para controlar fechaduras. Este relé está conectado em BUS, e não
necessita de alimentação auxiliar
Zona P é o número do posto externo ao qual o relé ref. 346230
está associado. Deve ser inserido, nesta área, o mesmo jumper
de configuração do que o inserido na zona P do módulo microfone
altifalante do posto externo. Se o relé estiver associado ao posto
externo (P: 0 ou sem jumpers de configuração), sem jumpers de
configuração não é inserido na zona P do relé

0
T ou nada 1 2 3 4 5 6 7 J1 e J2 devem ser removidos se o dispositivo de abertura estiver
alimentado por uma fonte de alimentação separada
como um
Tempos 4 s 1 s 2 s 3 s interruptor 6 s 8 s 10 s
