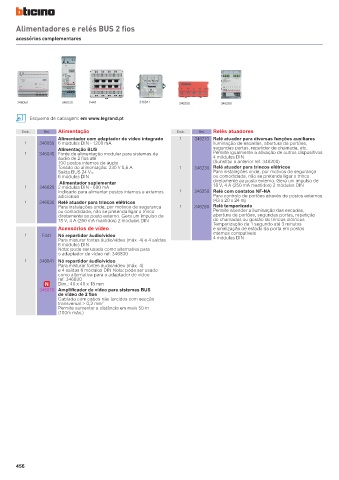

Page 458 - Catálogo Geral Legrand 2024

Alimentadores e relés BUS 2 fios

acessórios complementares

346050 346030 F441 346841 346250 346260

Esquema de cablagem: em www.legrand.pt

Emb. Ref. Alimentação Emb. Ref. Relés atuadores
Alimentador com adaptador de vídeo integrado 1 346210 Relé atuador para diversas funções auxiliares
1 346050 6 módulos DIN - 1200 mA Iluminação de escadas, abertura de portões,
Alimentação BUS segundas portas, repetidor de chamada, etc.
1 346040 Fonte de alimentação modular para sistemas de Permite igualmente a ativação de outros dispositivos
áudio de 2 fios até 4 módulos DIN
100 postos internos de áudio (Substitui a anterior ref. 346200)
Tensão de alimentação: 230 V 0,6 A 1 346230 Relé atuador para trincos elétricos
Saída BUS 24 V= Para instalações onde, por motivos de segurança
6 módulos DIN ou comodidade, não se pretenda ligar o trinco
Alimentador suplementar diretamente ao posto externo. Gera um impulso de
1 346020 2 módulos DIN - 600 mA 18 V, 4 A (250 mA mantidos) 2 módulos DIN
Indicado para alimentar postos internos e externos 1 346250 Relé com contatos NF-NA
adicionais Para controlo de portões através de postos externos
1 346030 Relé atuador para trincos elétricos (43 x 20 x 24 m)
Para instalações onde, por motivos de segurança 1 346260 Relé temporizado
ou comodidade, não se pretenda ligar o trinco Permite acender a iluminação das escadas,
diretamente ao posto externo. Gera um impulso de abertura de portões, segundas portas, repetição
18 V, 4 A (250 mA mantidos) 2 módulos DIN de chamadas ou gestão de trincos elétricos
Temporização de 1 segundo até 3 minutos
Acessórios de vídeo e sinalização de estado da porta em postos
1 F441 Nó repartidor áudio/vídeo internos compatíveis
4 módulos DIN
Para misturar fontes áudio/vídeo (máx. 4) e 4 saídas
6 módulos DIN
Nota: pode ser usado como alternativa para
o adaptador de vídeo ref. 346830
1 346841 Nó repartidor áudio/vídeo
Para misturar fontes áudio/vídeo (máx. 4)
e 4 saídas 6 módulos DIN Nota: pode ser usado
como alternativa para o adaptador de vídeo
ref. 346830
Dim.: 40 x 40 x 18 mm
346870 Amplificador de vídeo para sistemas BUS
de vídeo de 2 fios
Cablado com cabos não torcidos com secção
transversal > 0,2 mm 2
Permite aumentar a distância em mais 50 m
(100m máx.)
