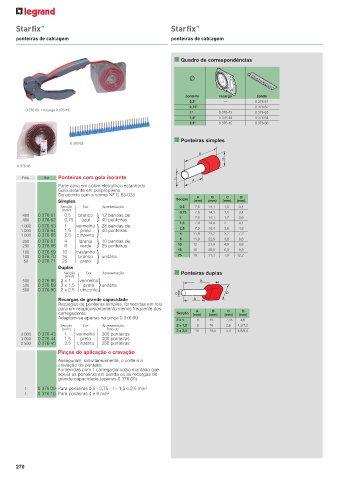

Page 272 - Catálogo Geral Legrand 2024

Starfix TM Starfix TM

ponteiras de cablagem ponteiras de cablagem

■ Quadro de correspondências

Ø

ponteira recarga banda
0,5 2 — R HSV
0 376 61
0,75 2 — 0 376 62
0 376 09 + recarga 0 376 43 R HSV
1 2 0 376 43 0 376 63
1,5 2 0 376 44 0 376 64
2,5 2 0 376 45 0 376 66
■ Ponteiras simples
0 376 62
%
'
0 376 43

Emb. Ref. Ponteiras com gola isolante & $
Parte ativa em cobre eletrolítico estanhado
Gola isolante em polipropileno
De acordo com a norma NF C 63-023 A B C D
Secção
(mm)
Simples J HSV (mm) (mm) (mm)
Secção Cor Apresentação 0,5 7,6 14,1 1,5 3,4
(mm 2 ) 0,75 7,6 14,1 1,5 3,4
480 0 376 61 0,5 branco } 12 bandas de 1 7,6 14,1 1,7 3,6
480 0 376 62 0,75 azul 40 ponteiras 1,5 7,9 14,4 2 4,1
1 000 0 376 63 1 vermelho } 28 bandas de 2,5 7,9 15,4 2,6 4,8
1 000 0 376 64 1,5 preto 40 ponteiras
1 000 0 376 66 2,5 cinzento 4 11,9 21,2 3,2 7,2
250 0 376 67 4 laranja } 10 bandas de 6 11,9 22,9 3,8 8,6
250 0 376 68 6 verde 25 ponteiras 10 12 21,9 4,9 8,6
100 0 376 69 10 castanho 16 18 28,5 6,3 9,8
100 0 376 70 16 branco } unitária 25 18 31,3 7,9 12,2
50 0 376 71 25 preto
Duplas
Secção Cor Apresentação ■ Ponteiras duplas
(mm 2 )
500 0 376 88 2 x 1 vermelho } %
500 0 376 89 2 x 1,5 preto unitária
500 0 376 90 2 x 2,5 cinzento
& '
Recargas de grande capacidade $
Recargas de ponteiras simples, fornecidas em rolo
para um reaprovisionamento menos frequente dos A B C D
carregadores Secção (mm) (mm) (mm) (mm)
Adaptam-se apenas na pinça 0 376 09 J HSV 8 15 2,35 4/6
2 x 1
Secção Cor Apresentação 2 x 1,5 8 16 2,6 4,2/7,2
(mm 2 ) Rolo de: 2 x 2,5 10 18,5 3,3 4,8/8,4
3 000 0 376 43 1 vermelho 300 ponteiras
3 000 0 376 44 1,5 preto 300 ponteiras
2 500 0 376 45 2,5 cinzento 250 ponteiras
Pinças de aplicação e cravação
Asseguram, simultaneamente, o corte e a
cravação da ponteira
Fornecidas com 1 carregador vazio montado que
aceita as ponteiras em banda ou as recargas de
grande capacidade (apenas 0 376 09)

1 0 376 09 Para ponteiras 0,5 - 0,75 - 1 - 1,5 e 2,5 mm 2
1 0 376 10 Para ponteiras 4 e 6 mm 2

270
