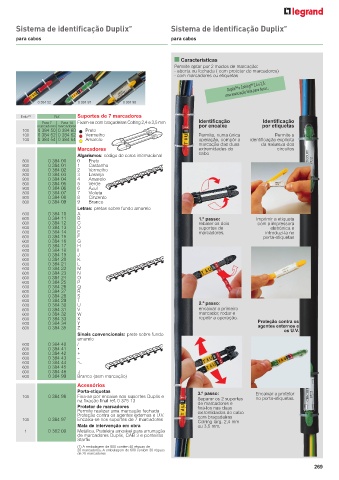

Page 271 - Catálogo Geral Legrand 2024

Sistema de identificação Duplix TM Sistema de identificação Duplix TM

para cabos para cabos

■ Características
Permite optar por 2 modos de marcação:
- aberta ou fechada ( com protetor de marcadores)
- com marcadores ou etiquetas
Duplix™ e Colring™ 2,4 e 3,5:
uma associação feita para durar...

0 384 52 0 384 97 0 384 98

038450-5819o.eps
Emb. (1) Ref. Suportes de 7 marcadores
Para 7 Para 14 Fixam-se com braçadeiras Colring 2,4 e 3,5 mm Identificação Identificação
marcadores marcadores por encaixe por etiquetas
100 0 384 50 0 384 60 Preto
100 0 384 52 0 384 62 Vermelho Permite, numa única Permite a
100 0 384 54 0 384 64 Amarelo operação, compôr a identificação explícita
marcação das duas da natureza dos
Marcadores extremidades do circuitos
Flêches 1-4675j.eps
038400-5816o.eps cabo
Algarismos: código de cores internacional
800 0 384 00 0 Preto
800 0 384 01 1 Castanho
800 0 384 02 2 Vermelho
800 0 384 03 3 Laranja
800 0 384 04 4 Amarelo
800 0 384 05 5 Verde
800 0 384 06 6 Azul
800 0 384 07 7 Violeta
800 0 384 08 8 Cinzento
800 0 384 09 9 Branco
Letras: pretas sobre fundo amarelo
600 0 384 10 A
600 0 384 11 B 1.º passo: Imprimir a etiqueta
600 0 384 12 C rebater os dois com a impressora
600 0 384 13 D suportes de eletrónica e
600 0 384 14 E marcadores. introduzi-la no
600 0 384 15 F Flêche2-4674j.eps
porta-etiquetas
600 0 384 16 G
600 0 384 17 H
600 0 384 18 I
600 0 384 19 J
600 0 384 20 K A
600 0 384 21 L A A
600 0 384 22 M A A
600 0 384 23 N A A
600 0 384 24 O A
600 0 384 25 P
600 0 384 26 Q
600 0 384 27 R
600 0 384 28 S
600 0 384 29 T
600 0 384 30 U 2.º passo:
encaixar o primeiro
600 0 384 31 V Flêches 3-4676j.eps
600 0 384 32 W marcador, rodar e
600 0 384 33 X repetir a operação.
600 0 384 34 Y Proteção contra os
600 0 384 35 Z agentes externos e
os U.V.
Sinais convencionais: preto sobre fundo
038442-5818o.eps
amarelo
600 0 384 40 /
600 0 384 41 •
600 0 384 42 +
600 0 384 43 –
600 0 384 44 ±
600 0 384 45 =
600 0 384 46 T
600 0 384 99 Branco (sem marcação)
Acessórios
Porta-etiquetas 3.º passo:
100 0 384 98 Fixa-se por encaixe nos suportes Duplix e Encaixar o protetor
no porta-etiquetas.
na fixação final ref. 0 375 13 Separar os 2 suportes
de marcadores e
Protetor de marcadores fixá-los nas duas
Permite realizar uma marcação fechada extremidades do cabo
Proteção contra os agentes externos e U.V. com braçadeiras
100 0 384 97 Encaixa-se nos suportes de 7 marcadores Colring larg. 2,4 mm
Mala de intervenção em obra ou 3,5 mm.
1 0 382 00 Metálica. Prateleira amovível para arrumação
de marcadores Duplix, CAB 3 e ponteiras
Starfix
(1) A embalagem de 800 contém 40 réguas de
20 marcadores. A embalagem de 600 contém 30 réguas
de 20 marcadores
269
