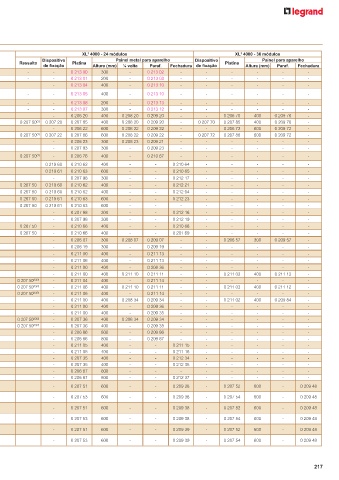

Page 219 - Catálogo Geral Legrand 2024

XL 4000 - 24 módulos XL 4000 - 36 módulos
3
3
Comando
Aparelho Versão Posição Configuração Ligação Dispositivo Painel metal para aparelho Dispositivo Painel para aparelho
rotativo/motorizado Ressalto Platina Platina
de fixação Altura (mm) ¼ volta Paraf. Fechadura de fixação Altura (mm) Paraf. Fechadura
vertical 1 a 3 aparelhos frontal - - - 0 213 00 300 - 0 213 02 - - - - - -
DPX³ 125 HP fixo
horizontal 1 aparelho frontal - - - 0 213 01 200 - 0 213 03 - - - - - -
1 a 3 aparelhos frontal - - 0 213 04 400 - 0 213 10 - - - - - -
vertical com comando rotativo
1 a 3 aparelhos frontal - - 0 213 05 400 - 0 213 10 - - - - - -
DPX³ 250 HP fixo ou motorizado
horizontal 1 aparelho frontal - - - 0 213 08 200 - 0 213 13 - - - - - -
vertical inversor de rede frontal com ou sem motorização - - 0 213 07 300 - 0 213 12 - - - - - -
1 a 3 ap. sem dif. frontal - - 0 206 20 400 0 208 20 0 209 20 - - 0 206 70 400 0 209 70 -
1 a 3 ap. sem dif. frontal ou posterior com ou sem 0 207 50 (1) 0 207 20 0 207 85 400 0 208 20 0 209 20 - 0 207 70 0 207 85 400 0 209 70 -
vertical
1 a 3 ap. com dif. frontal - - 0 206 22 600 0 208 22 0 209 22 - - 0 206 72 600 0 209 72 -
fixo 1 a 3 ap. com dif. frontal ou posterior com ou sem 0 207 50 (1) 0 207 22 0 207 86 600 0 208 22 0 209 22 - 0 207 72 0 207 86 600 0 209 72 -
com ou sem dif. frontal - - 0 206 23 300 0 208 23 0 209 21 - - - - - -
horizontal
com ou sem dif. frontal ou posterior com ou sem - 0 207 93 300 - 0 209 23 - - - - - -
com ou sem
vertical inversor de rede frontal ou posterior 0 207 50 (1) - 0 206 76 400 - 0 210 67 - - - - - -
cdo motorizado
1 a 2 ap. sem dif. frontal ou posterior com ou sem 0 210 60 0 210 62 400 - - 0 210 64 - - - - -
vertical
extraível 1 a 2 ap. com dif. frontal ou posterior com ou sem 0 210 61 0 210 63 600 - - 0 210 65 - - - - -
DPX 630
3
horizontal com ou sem dif. frontal ou posterior com ou sem cdo rotativo - 0 207 98 300 - - 0 212 17 - - - - -
sem dif. frontal ou posterior com ou sem cdo rotativo 0 207 50 0 210 60 0 210 62 400 - - 0 212 21 - - - - -
sem dif. frontal ou posterior comando motorizado 0 207 50 0 210 60 0 210 62 400 - - 0 212 04 - - - - -
vertical
com dif. frontal ou posterior com ou sem cdo rotativo 0 207 50 0 210 61 0 210 63 600 - - 0 212 23 - - - - -
com dif. frontal ou posterior comando motorizado 0 207 50 0 210 61 0 210 63 600 - - - - - - - -
seccionável
com ou sem dif. frontal ou posterior com ou sem cdo rotativo - 0 207 98 300 - - 0 212 18 - - - - -
horizontal
com ou sem dif. frontal ou posterior comando motorizado - 0 207 98 300 - - 0 212 19 - - - - -
inversor de rede frontal ou posterior - 0 207 50 - 0 210 66 400 - - 0 210 68 - - - - -
vertical
inversor de rede frontal ou posterior comando motorizado 0 207 50 - 0 210 66 400 - - 0 201 69 - - - - -
vertical aparelho só frontal ou posterior - - 0 206 07 300 0 208 07 0 209 07 - - 0 206 57 300 0 209 57 -
DPX-IS 630 fixo
horizontal aparelho só frontal ou posterior - - 0 206 19 300 - 0 209 19 - - - - - -
aparelho só tomadas frontais - - 0 211 00 400 - 0 211 13 - - - - - -
vertical
DPX-IS 1600 fixo aparelho só tomadas posteriores - - 0 211 06 400 - 0 211 13 - - - - - -
horizontal aparelho só - - - 0 211 00 400 - 0 208 36 - - - - - -
sem dif. tomadas frontais cdo rotativo ou motorizado - 0 211 00 400 0 211 10 0 211 11 - - 0 211 02 400 0 211 12 -
sem dif. tomadas frontais - 0 207 50 (1)(2) - 0 211 04 400 - 0 211 14 - - - - - -
vertical
sem dif. tomadas posteriores cdo rotativo ou motorizado 0 207 50 (1)(2) - 0 211 06 400 0 211 10 0 211 11 - - 0 211 03 400 0 211 12 -
sem dif. tomadas posteriores - 0 207 50 (1)(2) - 0 211 06 400 - 0 211 14 - - - - - -
sem dif. tomadas frontais comando motorizado - 0 211 00 400 0 208 34 0 209 34 - - 0 211 02 400 0 209 84 -
fixo sem dif. tomadas frontais comando motorizado - 0 211 00 400 - 0 209 36 - - - - - -
horizontal sem dif. tomadas posteriores - - 0 211 00 400 - 0 209 35 - - - - - -
sem dif. tomadas posteriores comando rotativo 0 207 50 (1)(2) - 0 207 36 400 0 208 34 0 209 34 - - - - - -
DPX 1600 sem dif. tomadas posteriores - 0 207 50 (1)(2) - 0 207 36 400 - 0 209 35 - - - - - -
3
inversor de rede frontal ou posterior comando motorizado - 0 206 86 800 - 0 209 86 - - - - - -
horizontal
inversor de rede frontal ou posterior - - 0 206 86 800 - 0 209 87 - - - - - -
sem dif. tomadas frontais cdo rotativo ou motorizado - 0 211 05 400 - - 0 211 15 - - - - -
vertical
sem dif. tomadas frontais - - 0 211 05 400 - - 0 211 16 - - - - -
sem dif. tomadas posteriores cdo rotativo ou motorizado - 0 207 35 400 - - 0 212 34 - - - - -
seccionável
sem dif. tomadas posteriores - - 0 207 35 400 - - 0 212 35 - - - - -
horizontal
inversor de rede tomadas posteriores comando motorizado - 0 206 87 800 - - - - - - - -
inversor de rede tomadas posteriores - - 0 206 87 800 - - 0 212 37 - - - - -
fixo vertical aparelho só - - - 0 207 51 600 - - 0 209 38 - 0 207 52 600 - 0 209 48
DMX³ 2500 - 50/65 kA
3P e 4P
seccionável vertical aparelho só - - - 0 207 53 600 - - 0 209 38 - 0 207 54 600 - 0 209 48
fixo vertical aparelho só - - - 0 207 51 600 - - 0 209 38 - 0 207 52 600 - 0 209 48
DMX³ 2500 - 100 kA 3P
e DMX³ 4000 3P
seccionável vertical aparelho só - - - 0 207 53 600 - - 0 209 38 - 0 207 54 600 - 0 209 48
fixo vertical aparelho só - - - 0 207 51 600 - - 0 209 39 - 0 207 52 600 - 0 209 48
DMX³ 2500 - 100 kA 4P
e DMX³ 4000 4P
seccionável vertical aparelho só - - - 0 207 53 600 - - 0 209 39 - 0 207 54 600 - 0 209 48
