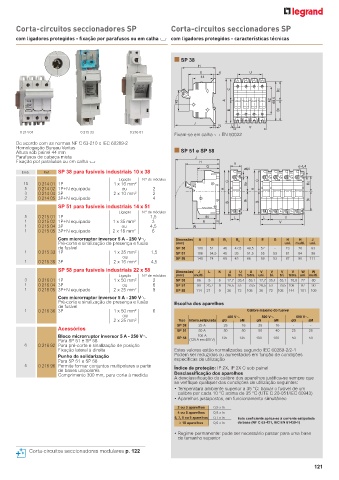

Page 123 - Catálogo Geral Legrand 2024

Corta-circuitos seccionadores SP Corta-circuitos seccionadores SP

com ligadores protegidos - fixação por parafusos ou em calha 4 com ligadores protegidos - características técnicas

n SP 38
H
E 6 U
44
C B2

45 A 62 88,5
B B1

J
N L
V
0 214 04 0 215 33 0 216 01
Fixam-se em calha 4 EN 50022
De acordo com as normas NF C 63-210 e IEC 60269-2 021404-3999c.eps
Homologação Bureau Veritas
Altura sob painel 44 mm n SP 51 e SP 58
Parafusos de cabeça mista J
Fixação por parafusos ou em calha 4 H
V
G ø4,4 ø 4,4
Emb. Ref. SP 38 para fusíveis industriais 10 x 38
Ligação N.º de módulos C
10 0 214 01 1P 1 x 16 mm 2 C B2 B2
5 0 214 02 1P+N equipado ou 2 A A
3 0 214 04 3P 2 x 10 mm 2 2
2 0 214 05 3P+N equipado 4 B1 B1
B B
SP 51 para fusíveis industriais 14 x 51
Ligação N.º de módulos
5 0 215 01 1P 1,5 44 L L U
1 0 215 02 1P+N equipado 1 x 35 mm 2 3 E N V
1 0 215 04 3P ou 4,5 W
1 0 215 05 3P+N equipado 2 x 16 mm 2 6
Com microrruptor inversor 5 A - 250 VA Dimensões A B B 1 B 2 C E G H H J
Pré-corte e sinalização de presença e fusão (mm) uni. multi. uni.
021605-4000c.eps
de fusível SP 38 100 51 46 42,5 48,5 52 - 73 76 83
1 0 215 33 1P 1 x 35 mm 2 1,5 SP 51 106 54,5 45 35 51,5 55 53 81 84 96
ou SP 58 140 74 65 45 66 59 53 87 90 111
1 0 215 36 3P 2 x 16 mm 2 4,5
SP 58 para fusíveis industriais 22 x 58 Dimensões J L N U U U V V V V W W
Ligação N.º de módulos (mm) multi. bi. tri. tetra. uni. bi. tri. tetra. uni. multi.
3 0 216 01 1P 1 x 50 mm 2 2 SP 38 86 9 6 17,7 35,4 53,1 17,7 35,4 53,1 70,8 77 80
1 0 216 04 3P ou 6 SP 51 99 20,7 9 26,5 53 79,5 26,5 53 79,5 106 87 90
1 0 216 05 3P+N equipado 2 x 25 mm 2 8 SP 58 114 27 9 36 72 108 36 72 108 144 101 109
Com microrruptor inversor 5 A - 250 VA
Pré-corte e sinalização de presença e fusão Escolha dos aparelhos
de fusível
1 0 216 36 3P 1 x 50 mm 2 6 Calibre máximo do fusível
ou 400 V± 500 V± 690 V±
2 x 25 mm 2 Tipo Intens.estipulada gG aM gG aM gG aM
SP 38 25 A 25 16 25 16 - -
Acessórios SP 51 50 A 50 50 50 40 25 25
Bloco microrruptor inversor 5 A - 250 VA SP 58 100 A 125 125 100 100 50 50
Para SP 51 e SP 58 (125 A em 400 V)
6 0 216 92 Para pré-corte e sinalização de posição
Fixação lateral à direita Estes valores estão normalizados segundo IEC 60269-2/2-1
Punho de solidarização Podem ser reduzidos ou aumentados em função de condições
Para SP 51 e SP 58 específicas de utilização
5 0 216 96 Permite formar conjuntos multipolares a partir Índice de proteção: IP 2X, IP 2X C sob painel
de bases unipolares
Comprimento 300 mm, para corte à medida Desclassificação dos aparelhos
A desclassificação do calibre dos aparelhos justifica-se sempre que
se verifique qualquer das condições de utilização seguintes:
• Temperatura ambiente superior a 35 °C: baixar o fusível de um
calibre por cada 10 °C acima de 35 °C (UTE C 20-051/IEC 60943)
• Aparelhos justapostos, em funcionamento simultâneo
2 ou 3 aparelhos 0,9 x ln
4 ou 5 aparelhos 0,8 x ln
6, 7, 8 ou 9 aparelhos 0,7 x ln Este coeficiente aplica-se à corrente estipulada
≥ 10 aparelhos 0,6 x ln da base (NF C 63-421, IEC EN 61439-1)
• Regime permanente: pode ser necessário passar para uma base
de tamanho superior

Corta-circuitos seccionadores modulares p. 122
