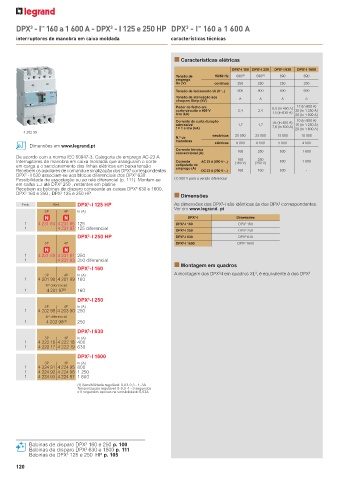

Page 122 - Catálogo Geral Legrand 2024

DPX - I 160 a 1 600 A - DPX - I 125 e 250 HP DPX - I 160 a 1 600 A
3
3
3
TM
TM
interruptores de manobra em caixa moldada características técnicas
n Características elétricas

DPX 3 -I 160 DPX 3 -I 250 DPX 3 -I 630 DPX 3 -I 1600
Tensão de 50/60 Hz 690 (1) 690 (1) 690 690
emprego
Ue (V) contínua 250 250 250 250
Tensão de isolamento Ui (VA) 800 800 690 690
Tensão de atenuação aos 8 8 8 8
choques Uimp (kV)
Poder de fecho em 6,5 (In 400 A) 17 (In 800 A)
curto-circuito a 400 V 2,4 2,4 30 (In 1 250 A)
Icm (kA) 13 (In 630 A) 20 (In 1 600 A)
Corrente de curta duração 45 (In 400 A) 10 (In 800 A)
admissível 1,7 1,7 7,6 (In 630 A) 15 (In 1 250 A)
t = 1 s Icw (kA) 20 (In 1 600 A)
4 202 99
N.º de mecânicas 25 000 25 000 15 000 10 000
manobras elétricas 8 000 8 000 5 000 4 000
Dimensões em www.legrand.pt
Corrente térmica 160 250 630 1 600
convencional (A)
De acordo com a norma IEC 60947-3. Categoria de emprego AC-23 A 160 250
Interruptores de manobra em caixa moldada que asseguram o corte Corrente AC 23 A (690 VA) (160 V) (250 V) 630 1 600
em carga e o seccionamento das linhas elétricas em baixa tensão estipulada de
emprego (A)
Recebem os auxiliares de comando e sinalização dos DPX correspondentes DC 23 A (250 VA) 160 160 630 -
3
DPX - I 630 associam-se aos blocos diferenciais dos DPX 630
3
3
Possibilidade de associação ou ao relé diferencial (p. 111). Montam-se (1) 500 V para a versão diferencial
em calha 2 até DPX 250 , restantes em platine
3
3
Recebem as bobinas de disparo consoante as caixas DPX 630 e 1600,
3
3
DPX 160 e 250 , DPX 125 e 250 HP n Dimensões
3
3
3
Emb. Ref. DPX -I 125 HP As dimensões dos DPX -I são idênticas às dos DPX correspondentes.
3P 4P In (A) Ver em www.legrand. pt
DPX 3 -I Dimensões
1 4 231 84 4 231 85 125 DPX 3 -I 160 DPX 3 160
1 4 231 87 125 diferencial DPX 3 -I 250 DPX 3 250
3
DPX -I 250 HP DPX 3 -I 630 DPX 3 630
3P 4P DPX 3 -I 1600 DPX 3 1600
1 4 231 80 4 231 81 250
1 4 231 83 250 diferencial
n Montagem em quadros
DPX -I 160
3
3
3
3P 4P In (A) A montagem dos DPX -I em quadros XL , é equivalente à dos DPX 3
1 4 201 98 4 201 99 160
4P diferencial
1 4 201 97 (1) 160
3
DPX -I 250
3P 4P In (A)
1 4 202 99 4 203 00 250
4P diferencial
1 4 202 98 (1) 250
3
DPX -I 630
3P 4P In (A)
1 4 222 16 4 222 18 400
1 4 222 17 4 222 19 630
DPX -I 1600
3
3P 4P In (A)
1 4 224 91 4 224 95 800
1 4 224 92 4 224 96 1 250
1 4 224 93 4 224 97 1 600
(1) Sensibilidade regulável: 0,03-0,3 - 1 -3A
Temporização regulável: 0-0,3 -1 - 3 segundos
e 0 segundos apenas na sensibilidade 0,03A

Bobinas de disparo DPX 160 e 250 p. 100
3
Bobinas de disparo DPX 630 e 1600 p. 111
3
Bobinas de DPX 125 e 250 HP p. 105
3
120
