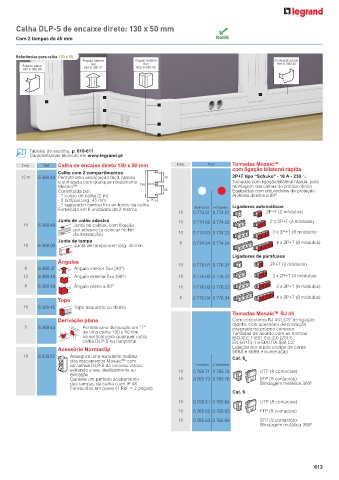

Page 615 - Catálogo Geral Legrand 2023

Calha DLP-S de encaixe direto: 130 x 50 mm

Com 2 tampas de 45 mm

Referências para calha 130 x 50
Ângulo interior Ângulo exterior Derivação plana
fixo fixo Ref. 6 380 44
Ângulo plano Ref. 6 380 47 Ref. 6 380 48
Ref. 6 380 49

Tabelas de escolha, p. 610-611
Características técnicas em www.legrand.pt
Emb. Ref. Calha de encaixe direto 130 x 50 mm Emb. Ref. Tomadas Mosaic™
com ligação bilateral rápida
Calha com 2 compartimentos
12 m 6 380 40 Permite uma associação fácil, rápida 45 2P+T tipo “Schuko” - 16 A - 230 ±
e otimizada com qualquer mecanismo 130 Tomadas com ligação bilateral rápida, para
Mosaic™ montagem nas calhas de encaixe direto
Constituída por: 45 Equipadas com obturadores de proteção
- 1 corpo de calha (2 m) Alvéolos direitos a 90º
- 2 tampas larg. 45 mm 50
- 1 separador central fixo ao fundo da calha Encravam. Ligadores automáticos
Fornecida em 6 unidades de 2 metros Standard
10 0 774 01 0 774 21 2P+T (2 módulos)
Junta de união adesiva 10 0 774 02 0 774 22 2 x 2P+T (4 módulos)
10 6 380 46 Junta de calhas, com fixação
por adesivo (a colocar no fim 3 x 2P+T (6 módulos)
da instalação) 10 0 774 03 0 774 23
Junta de tampa 5 4 x 2P+T (8 módulos)
10 6 380 00 Junta de tampa com larg. 45 mm 0 774 04 0 774 24

Ligadores de parafusos
Ângulos 2P+T (2 módulos)
8 6 380 47 Ângulo interior fixo (90º) 10 0 776 01 0 776 21
12 6 380 48 Ângulo exterior fixo (90º) 10 0 776 02 0 776 22 2 x 2P+T (4 módulos)
8 6 380 49 Ângulo plano a 90º 10 0 776 03 0 776 23 3 x 2P+T (6 módulos)

Topo 5 0 776 04 0 776 24 4 x 2P+T (8 módulos)
10 6 380 45 Topo esquerdo ou direito
Tomadas Mosaic™ RJ 45
3
Derivação plana Com conectores RJ 45 LCS de ligação
rápida, com acessório de cravação
5 6 380 44 Permite uma derivação em “T” integrado no próprio conector
de uma calha 130 x 50 mm Tomadas de acordo com as normas
na vertical para qualquer outra ISO/IEC 11801 Ed. 2.0 (2011),
calha DLP-S na horizontal EN 50173-1 e EIA/TIA 568 C2
Acessório Normaclip Ligação por duplo código de cores
568A e 568B e numeração
10 6 038 57 Assegura uma excelente solidez Cat. 6
dos mecanismos Mosaic™ com A
as calhas DLP-S de encaixe direto, 1 módulo 2 módulos
evitando o seu deslizamento ou 10 0 765 71 0 765 74 UTP (8 contactos)
extração
Garante um perfeito acabamento 10 0 765 73 0 765 76 STP (9 contactos)
das tampas da calha e um IP 4X Blindagem metálica 360º
Fornecidos em pares (1 Ref. = 2 peças)
Cat. 6
10 0 765 61 0 765 64 UTP (8 contactos)
10 0 765 62 0 765 65 FTP (8 contactos)
10 0 765 63 0 765 66 STP (9 contactos)
Blindagem metálica 360º

613
