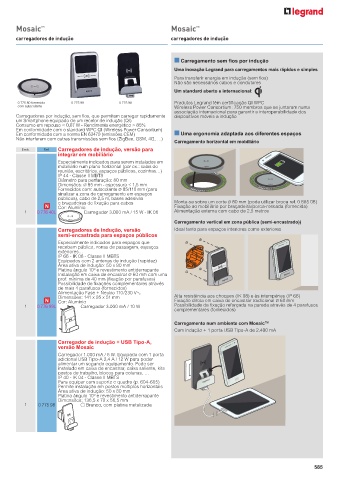

Page 587 - Catálogo Geral Legrand 2023

Mosaic TM Mosaic TM

carregadores de indução carregadores de indução

n Carregamento sem fios por indução
Uma inovação Legrand para carregamentos mais rápidos e simples
Para transferir energia em indução (sem fios)
Não são necessários cabos e condutores
Um standard aberto e internacional:

0 775 80 fornecido 0 775 99 0 775 98 Produtos Legrand têm certificação QI WPC
com autocolante Wireless Power Consortium: 750 membros que se juntaram numa
associação internacional para garantir a interoperabilidade dos
Carregadores por indução, sem fios, que permitem carregar rapidamente dispositivos móveis a indução
um Smartphone equipado de um recetor de indução (QI)
Consumo em repouso < 0,07 W - Rendimento energético > 85%
Em conformidade com o standard WPC QI (Wireless Power Consortium)
Em conformidade com a norma EN 62479 (emissões CEM) n Uma ergonomia adaptada aos diferentes espaços
Não interferem com outras transmissões sem fios (ZigBee, GSM, 4G, …)
Carregamento horizontal em mobiliário
Emb. Ref. Carregadores de indução, versão para
integrar em mobiliário
Especialmente indicados para serem instalados em
mobiliário num plano horizontal (por ex.: salas de
reunião, escritórios, espaços públicos, cozinhas…)
IP 44 - Classe II MBTS
Diâmetro para perfuração: 80 mm
Dimensões: Ø 85 mm - espessura < 1,5 mm
Fornecidos com: autocolante Ø 85/110 mm (para
sinalizar a zona de carregamento em espaços
públicos), cabo de 2,5 m, bases adesivas
e braçadeiras de fixação para cabos Monta-se sobre um corte Ø 80 mm (pode utilizar broca ref. 0 885 08)
Cor: Alumínio Fixação ao mobiliário por braçadeira/porca-roscada (fornecida)
1 0 776 40L Carregador 3.000 mA / 15 W - IK 06 Alimentação externa com cabo de 2,5 metros
Carregamento vertical em zona pública (semi-encastrado))
Carregadores de indução, versão Ideal tanto para espaços interiores como exteriores
semi-encastrada para espaços públicos
Especialmente indicados para espaços que
recebem público, zonas de passagem, espaços
exteriores…
IP 66 - IK 08 - Classe II MBTS
Equipados com 2 antenas de indução (rapidez)
Área ativa de indução: 50 x 80 mm
Platina ângulo 10º e revestimento antiderrapante
Instalação em caixa de encastrar Ø 60 mm com uma
prof. mínima de 40 mm (fixação por parafusos)
Possibilidade de fixações complementares através
de mais 4 parafusos (fornecidos)
Alimentação Fase + Neutro 110/230 V±
Dimensões: 141 x 95 x 51 mm Alta resistência aos choques (IK 08) e às intempéries (IP 66)
Cor: Alumínio Fixação direta em caixa de encastrar tradicional Ø 60 mm
1 0 776 99L Carregador 3.000 mA / 10 W Possibilidade de fixação reforçada na parede através de 4 parafusos
complementares (fornecidos)
Carregamento num ambiente com Mosaic™
Com indução + 1 porta USB Tipo-A de 2.400 mA
Carregador de indução + USB Tipo-A,
versão Mosaic
Carregador 1.000 mA / 5 W. Equipado com 1 porta
adicional USB Tipo-A 2,4 A / 12 W para poder
alimentar um segundo equipamento. Pode ser
instalado em caixa de encastrar, caixa saliente, kits
postos de trabalho, blocos para colunas, …
IP 40 - IK 04 - Classe II MBTS
Para equipar com suporte e quadro (p. 604-605)
Permite instalação em postos múltiplos horizontais
Área ativa de indução: 50 x 80 mm
Platina ângulo 10º e revestimento antiderrapante
Dimensões: 136,5 x 70 x 56,5 mm
1 0 775 98 Branco, com platina metalizada

585
