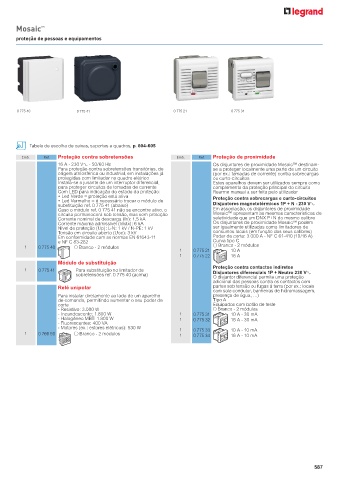

Page 589 - Catálogo Geral Legrand 2023

Mosaic TM

proteção de pessoas e equipamentos

0 775 40 0 775 41 0 775 21 0 775 31

Tabela de escolha de caixas, suportes e quadros, p. 604-605

Emb. Ref. Proteção contra sobretensões Emb. Ref. Proteção de proximidade
16 A - 230 V± - 50/60 Hz Os disjuntores de proximidade Mosaic™ destinam-
Para proteção contra sobretensões transitórias, de se a proteger localmente uma parte de um circuito
origem atmosférica ou industrial, em instalações já (por ex.: tomadas de corrente) contra sobrecargas
protegidas com limitador no quadro elétrico ou curto-circuitos
Instala-se a jusante de um interruptor diferencial, Estes aparelhos devem ser utilizados sempre como
para proteger circuitos de tomadas de corrente complemento da proteção principal do circuito
Com LED para indicação do estado da proteção: Rearme manual a ser feito pelo utilizador
• Led Verde = proteção está ativa Proteção contra sobrecargas e curto-circuitos
• Led Vermelho = é necessário trocar o módulo de
substituição ref. 0 775 41 (abaixo) Disjuntores magnetotérmicos 1P + N - 230 V±
Caso o módulo ref. 0 775 41 não se encontre ativo, o Em associação, os disjuntores de proximidade
circuito permanecerá sob tensão, mas sem proteção Mosaic™ apresentam as mesmas características de
Corrente nominal de descarga (In): 1,5 kA seletividade que um DNX P+N do mesmo calibre
Corrente máxima admissível (Imáx): 6 kA Os disjuntores de proximidade Mosaic™ podem
Nível de proteção (Up): L-N: 1 kV / N-PE: 1 kV ser igualmente utilizados como limitadores de
Tensão em circuito aberto (Uoc): 3 kV consumos locais (em função dos seus calibres)
Em conformidade com as normas EN 61643-11 Poder de corte: 3.000 A - NF C 61-410 (10/16 A)
e NF C 83-282 Curva tipo C
1 0 775 40 Branco - 2 módulos Branco - 2 módulos
1 0 775 21 10 A
1 0 775 22 16 A
Módulo de substituição
1 0 775 41 Para substituição no limitador de Proteção contra contactos indiretos
Disjuntores diferenciais 1P + Neutro 230 V±
sobretensões ref. 0 775 40 (acima)
O disjuntor diferencial permite uma proteção
adicional das pessoas contra os contactos com
Relé unipolar partes sob tensão ou fugas à terra (por ex.: locais
com solo condutor, banheiras de hidromassagem,
Para instalar diretamente ao lado de um aparelho presença de água, …)
de comando, permitindo aumentar o seu poder de Tipo A
corte Equipados com botão de teste
- Resistivo: 3.000 W Branco - 2 módulos
- Incandescente: 1.800 W 1 0 775 31 10 A - 30 mA
- Halogéneo MBT: 1.800 W 1 0 775 32 16 A - 30 mA
- Fluorescentes: 400 VA
- Motores (ex.: estores elétricos): 530 W 1 0 775 33 10 A - 10 mA
1 0 766 90 Branco - 2 módulos 1 0 775 34 16 A - 10 mA

587
