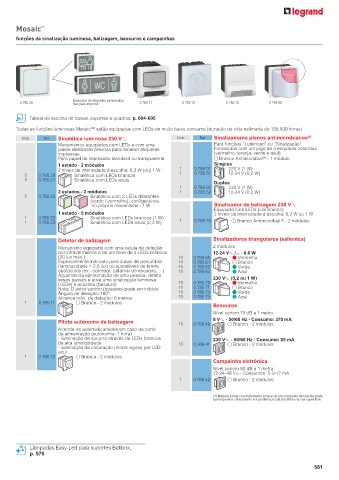

Page 583 - Catálogo Geral Legrand 2023

Mosaic TM

funções de sinalização luminosa, balizagem, besouros e campainhas

Exemplos de etiquetas personaliza-
0 785 20 das para imprimir 0 785 11 0 785 12 0 785 10 0 785 60
Tabela de escolha de caixas, suportes e quadros, p. 604-605

Todas as funções luminosas Mosaic™ estão equipadas com LEDs de muito baixo consumo (duração de vida estimada de 100.000 horas)
(1)
Emb. Ref. Sinalética luminosa 230 VA Emb. Ref. Sinalizadores planos antimicrobianos
Mecanismos equipados com LEDs e com uma Para funções “Luminoso” ou “Sinalização”
janela deslizante prevista para receber etiquetas Fornecidos com um jogo de 4 etiquetas coloridas
impressas (vermelho, laranja, verde e azul)
Para papel de impressão standard ou transparente Branco Antimicrobial - 1 módulo
(1)
1 estado - 2 módulos Simples
2 níveis de intensidade à escolha: 0,2 W (ou) 1 W 1 0 785 01 230 V (1 W)
5 0 785 20 Sinalética com LEDs brancos 1 0 785 51 12-24 V (0,2 W)
5 0 785 21 Sinalética com LEDs azuis
Duplos
1 0 785 02 230 V (1 W)
2 estados - 2 módulos 1 0 785 52 12-24 V (0,2 W)
5 0 785 24 Sinalética com 2 LEDs diferentes
(verde / vermelho), configuráveis
no próprio mecanismo - 1 W Sinalizador de balizagem 230 VA
Equipado com LEDs (cor branco)
1 estado - 5 módulos 2 níveis de intensidade à escolha: 0,2 W ou 1 W
1 0 785 22 Sinalética com LEDs brancos (1 W) (1)
1 0 785 23 Sinalética com LEDs azuis (2,3 W) 1 0 785 10 Branco Antimicrobial - 2 módulos
Detetor de balizagem Sinalizadores triangulares (salientes)
Mecanismo equipado com uma célula de deteção 2 módulos
por infravermelhos e de um feixe de 4 LEDs brancos 12-24 V± /= - 0,6 W
(20 lux máx.) 10 0 785 60 Vermelho
Especialmente indicado para zonas de penumbra 10 0 785 61 Branco
(luminosidade < 2,5 lux) ou suscetíveis de terem 10 0 785 62 Verde
obstáculos (ex.: corredor, patamar de escadas, …) 10 0 785 63 Azul
Aquando da aproximação de uma pessoa, deteta
esses passos e ativa uma sinalização luminosa 230 V± (0,2 ou 1 W)
(LEDs) e acústica (besouro) 10 0 785 70 Vermelho
Nota: O aviso sonoro (besouro) pode ser inibido 10 0 785 71 Branco
Ângulo de deteção: 180º 10 0 785 72 Verde
Alcance máx. de deteção: 6 metros 10 0 785 73 Azul
1 0 785 11 Branco - 2 módulos
Besouros
Nível sonoro 70 dB a 1 metro
Piloto autónomo de balizagem 10 0 766 40 8 VA - 50/60 Hz - Consumo: 370 mA
Branco - 2 módulos
Acende-se automaticamente em caso de corte
de alimentação (autonomia: 1 hora)
- iluminação de socorro através de LEDs brancos 230 VA - 50/60 Hz - Consumo: 25 mA
de alta luminosidade 10 0 766 41 Branco - 2 módulos
- iluminação de circulação (modo vigília) por LED
azul
1 0 785 12 Branco - 2 módulos
Campainha eletrónica
Nível sonoro 80 dB a 1 metro
12-24-48 V= - Consumos: 5-9-17 mA
1 0 766 42 Branco - 2 módulos

(1) Matéria-prima com tratamento à base de um composto de iões de prata
que impede o crescimento e a proliferação de bactérias na sua superfície.
