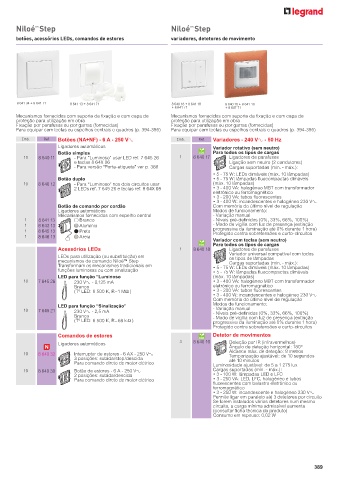

Page 391 - Catálogo Geral Legrand 2023

Niloé Step Niloé Step

TM
TM
botões, acessórios LEDs, comandos de estores variadores, detetores de movimento

8 641 34 + 8 641 71 8 641 13 + 8 641 71 8 640 18 + 8 641 18 8 640 10 + 8 641 10
+ 8 641 71 + 8 647 71
Mecanismos fornecidos com suporte de fixação e com capa de Mecanismos fornecidos com suporte de fixação e com capa de
proteção para utilização em obra proteção para utilização em obra
Fixação por parafusos ou por garras (fornecidas) Fixação por parafusos ou por garras (fornecidas)
Para equipar com teclas ou espelhos centrais e quadros (p. 394-396) Para equipar com teclas ou espelhos centrais e quadros (p. 394-396)
Emb. Ref. Botões (NA+NF) - 6 A - 250 V± Emb. Ref. Variadores - 240 V± - 50 Hz
Ligadores automáticos Variador rotativo (sem neutro)
Botão simples Para todos os tipos de cargas
10 8 640 11 - Para “Luminoso” usar LED ref. 7 645 26 1 8 640 17 Ligadores de parafusos
e teclas 8 64X 06 Ligação sem neutro (2 condutores)
- Para versão “Porta-etiqueta” ver p. 388 Cargas suportadas (mín. - máx.):
• 5 - 75 W: LEDs dimáveis (máx. 10 lâmpadas)
Botão duplo • 5 - 75 W: lâmpadas fluocompactas dimáveis
10 8 640 12 - Para “Luminoso” nos dois circuitos usar (máx. 10 lâmpadas)
2 LEDs ref. 7 645 26 e teclas ref. 8 64X 08 • 3 - 400 VA: halogéneo MBT com transformador
eletrónico ou ferromagnético
• 3 - 200 VA: tubos fluorescentes
• 3 - 400 W: incandescentes e halogéneo 230 VA
Botão de comando por cordão Com memória do último nível de regulação
Ligadores automáticos Modos de funcionamento:
Mecanismos fornecidos com espelho central - Variação manual
1 8 641 13 Branco - Níveis pré-definidos (0%, 33%, 66%, 100%)
1 8 643 13 Alumínio - Modo de vigília com luz de presença (extinção
1 8 645 13 Preto progressiva da iluminação até 0% durante 1 hora)
Protegido contra sobretensões e curto-circuitos
1 8 646 13 Areia
Variador com teclas (sem neutro)
Para todos os tipos de cargas
Acessórios LEDs 1 8 640 18 Ligadores de parafusos
LEDs para utilização (ou substituição) em Variador universal compatível com todos
os tipos de lâmpadas
mecanismos de comando Niloé™ Step Cargas suportadas (mín. - máx.):
Transformam os mecanismos tradicionais em • 5 - 75 W: LEDs dimáveis (máx. 10 lâmpadas)
funções luminosas ou com sinalização • 5 - 75 W: lâmpadas fluocompactas dimáveis
LED para função “Luminoso (máx. 10 lâmpadas)
10 7 645 26 230 VA - 0,125 mA • 3 - 400 VA: halogéneo MBT com transformador
Branco eletrónico ou ferromagnético
(Tº LED: 6 500 K, R=1 MΩ ) • 3 - 200 VA: tubos fluorescentes
• 3 - 400 W: incandescentes e halogéneo 230 VA
Com memória do último nível de regulação
LED para função “Sinalização” Modos de funcionamento:
10 7 645 21 230 VA - 2,5 mA - Variação manual
- Níveis pré-definidos (0%, 33%, 66%, 100%)
Branco - Modo de vigília com luz de presença (extinção
(Tº LED: 6 500 K, R=68 k Ω ) progressiva da iluminação até 0% durante 1 hora)
Protegido contra sobretensões e curto-circuitos
Comandos de estores Detetor de movimentos
Ligadores automáticos 3 8 640 10 Deteção por IR (infravermelhos)
Ângulo de deteção horizontal: 180º
10 8 640 32 Interruptor de estores - 6 AX - 250 VA Alcance máx. de deteção: 8 metros
Temporização ajustável: de 10 segundos
3 posições: subida/stop/descida até 10 minutos
Para comando direto de motor elétrico Luminosidade ajustável: de 5 a 1 275 lux
10 8 640 30 Botão de estores - 6 A - 250 VA Cargas suportadas (mín. - máx.):
2 posições: subida/descida • 3 - 100 W: lâmpadas LED e LFC
Para comando direto de motor elétrico • 3 - 250 VA: LED, LFC, halogéneo e tubos
fluorescentes com balastro eletrónico ou
ferromagnético
• 3 - 250 W: incandescente e halogéneo 230 VA
Permite ligar em paralelo até 3 detetores por circuito
Se forem instalados vários detetores num mesmo
circuito, a carga mínima admissível aumenta
(consultar ficha técnica do produto)
Consumo em repouso: 0,02 W
