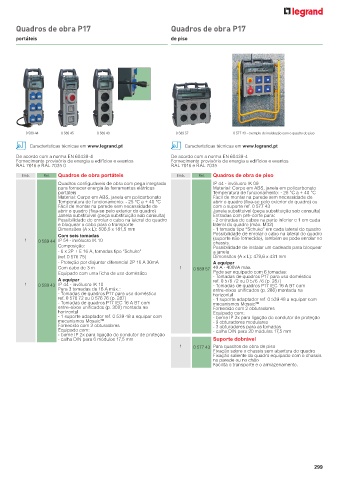

Page 301 - Catálogo Geral Legrand 2023

Quadros de obra P17 Quadros de obra P17

portáteis de piso

0 589 44 0 589 45 0 589 43 0 589 57 0 577 43 - exemplo de instalação com o quadro de piso
Características técnicas em www.legrand.pt Características técnicas em www.legrand.pt

De acordo com a norma EN 60439-4 De acordo com a norma EN 60439-4
Fornecimento provisório de energia a edifícios e eventos Fornecimento provisório de energia a edifícios e eventos
RAL 7016 e RAL 7035 0 RAL 7016 e RAL 7035
Emb. Ref. Quadros de obra portáteis Emb. Ref. Quadros de obra de piso
Quadros configuráveis de obra com pega integrada IP 44 - invólucro IK 09
para fornecer energia às ferramentas elétricas Material: Corpo em ABS, janela em policarbonato
portáteis Temperatura de funcionamento: - 25 °C a + 40 °C
Material: Corpo em ABS, janela em policarbonato Fácil de montar na parede sem necessidade de
Temperatura de funcionamento: - 25 °C a + 40 °C abrir o quadro (fixa-se pelo exterior do quadro) ou
Fácil de montar na parede sem necessidade de com o suporte ref. 0 577 43
abrir o quadro (fixa-se pelo exterior do quadro) Janela substituível (peça substituição sob consulta)
Janela substituível (peça substituição sob consulta) Entradas com pré-corte para:
Possibilidade de enrolar o cabo na lateral do quadro - 2 entradas de cabos na parte inferior e 1 em cada
e bloquear o cabo para o transporte lateral do quadro (máx. M32)
Dimensões (A x L): 506,5 x 181,5 mm - 1 tomada tipo “Schuko” em cada lateral do quadro
Com seis tomadas Possibilidade de enrolar o cabo na lateral do quadro
1 0 589 44 IP 54 - invólucro IK 10 (suporte não fornecido), também se pode enrolar no
chassis.
Composição: Possibilidade de instalar um cadeado para bloquear
- 6 x 2P + E 16 A, tomadas tipo “Schuko” a janela
(ref. 0 576 75) Dimensões (A x L): 479,6 x 431 mm
- Proteção por disjuntor diferencial 2P 16 A 30mA A equipar
Com cabo de 3 m 1 0 589 57 40 A - 400VA máx.
Equipado com uma ficha de uso doméstico Pode ser equipado com 6 tomadas:
- Tomadas de quadros P17 para uso doméstico
A equipar ref. 0 576 72 ou 0 576 76 (p. 287)
1 0 589 43 IP 44 - invólucro IK 10 - Tomadas de quadros P17 IEC 16 A BT com
Para 3 tomadas de 16 A máx.: entre-eixos unificados (p. 286) montada na
- Tomadas de quadros P17 para uso doméstico horizontal
ref. 0 576 72 ou 0 576 76 (p. 287) - 1 suporte adaptador ref. 0 539 48 a equipar com
- Tomadas de quadros P17 IEC 16 A BT com mecanismos Mosaic TM
entre-eixos unificados (p. 300) montada na Fornecido com 2 obturadores
horizontal Equipado com:
- 1 suporte adaptador ref. 0 539 48 a equipar com - borne IP 2x para ligação do condutor de proteção
mecanismos Mosaic TM - 9 obturadores modulares
Fornecido com 2 obturadores - 3 obturadores para as tomadas
Equipado com: - calha DIN para 20 módulos 17,5 mm
- borne IP 2x para ligação do condutor de proteção
- calha DIN para 6 módulos 17,5 mm Suporte dobrável
1 0 577 43 Para quadros de obra de piso
Fixação sobre o chassis sem abertura do quadro
Fixação saliente do quadro equipado com o chassis
na parede ou no chão
Facilita o transporte e o armazenamento.
