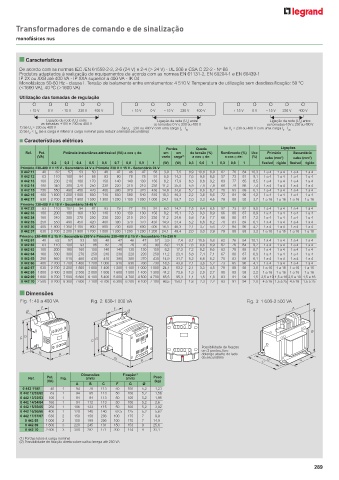

Page 291 - Catálogo Geral Legrand 2023

Transformadores de comando e de sinalização

monofásicos nus

n Características

o
De acordo com as normas IEC /EN 61558-2-2, 2-6 (24 V) e 2-4 (> 24 V) - UL 506 e CSA C 22-2 - N 66
Produtos adaptados à realização de equipamentos de acordo com as normas EN 61131-2, EN 60204-1 e EN 60439-1
IP 2X ou XXB até 400 VA - IP XXA superior a 400 VA - IK 04
Monofásicos 50-60 Hz - classe I. Tensão de isolamento entre enrolamentos: 4 510 V. Temperatura de utilização sem desclassificação: 50 °C
(<1600 VA), 40 ºC (>1600 VA)
Utilização das tomadas de regulação
O O O O O O O O O O O O O O O
+ 15 V 0 V - 15 V 230 V 400 V + 15 V 0 V – 15 V 230 V 400 V + 15 V 0 V – 15 V 230 V 400 V
▲ Ligação da rede (U 1 ) entre ▲ ▲ Ligação da rede (U 1 ) entre ▲ Ligação da rede (U 1 ) entre
▲
▲
as tomadas +15V e 230 ou 400 V as tomadas 0 V e 230 ou 400 V as tomadas-15V e 230 ou 400 V
1) Se U 1 > 230 ou 400 V Se U 1 < 230 ou 400 V com uma carga I 2 = I 2n
Se U 1 = 230 ou 400 V com uma carga I 2 = I 2n
2) Se I 2 < I 2n (se a carga é inferior à carga nominal para reduzir a tensão secundária)
n Características elétricas
Perdas Queda Ligações
Ref. Pot. Potência instantânea admissível (VA) a cos ϕ de: em em de tensão (%) Rendimento (%) Ucc Primário Secundário
(VA) vazio carga (1) a cos ϕ de: a cos ϕ de: (%) cabo (mm 2 ) cabo (mm 2 )
0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 (W) (W) 0,3 0,6 1 0,3 0,6 1 flexível rígido flexível rígido
Primário 230-400 V ± 15 V - Secundário 24 V e Primário 230 V ± 15 V - Secundário 24 V
0 442 11 40 62 57 53 50 48 47 46 47 58 3,9 7,5 8,9 10,8 8,9 62 76 84 10,3 1 a 4 1 a 4 1 a 4 1 a 4
0 442 12 63 110 100 94 88 83 80 78 78 91 6,0 14,3 7,6 9,5 8,6 57 73 81 9,1 1 a 4 1 a 4 1 a 4 1 a 4
0 442 13 100 230 210 180 170 150 140 140 130 150 8,2 17,9 6,3 8,6 9,2 63 77 85 8,5 1 a 4 1 a 4 1 a 4 1 a 4
0 442 14 160 340 300 270 250 230 220 210 210 230 11,2 25,0 5,9 7,8 7,9 66 79 86 7,4 1 a 4 1 a 4 1 a 4 1 a 4
0 442 15 250 550 490 450 420 400 380 370 370 430 14,9 31,6 5,2 6,6 6,2 70 83 89 6,1 1 a 4 1 a 4 1 a 4 1 a 4
0 442 16 400 1 600 1 200 1 000 850 740 650 590 540 510 18,3 46,3 2,2 3,8 5,6 72 84 90 4,2 1 a 4 1 a 4 1 a 4 1 a 4
0 442 17 630 2 700 2 200 1 800 1 500 1 300 1 200 1 100 1 000 1 000 24,1 53,7 2,0 3,3 4,6 78 88 92 3,7 1 a 16 1 a 16 1 a 16 1 a 16
Primário 230-400 V ± 15 V - Secundário 24-48 V
0 442 32 63 110 102 94 87 83 79 77 78 91 6,0 14,2 7,5 9,4 8,5 57 73 82 9,0 1 a 4 1 a 4 1 a 4 1 a 4
0 442 33 100 200 180 160 150 140 130 130 130 150 8,2 15,1 7,3 9,3 8,9 66 80 87 8,9 1 a 4 1 a 4 1 a 4 1 a 4
0 442 34 160 340 300 270 250 230 220 210 210 230 11,2 24,6 5,8 7,6 7,7 66 80 87 7,2 1 a 4 1 a 4 1 a 4 1 a 4
0 442 35 250 550 490 450 420 400 380 370 370 430 14,9 31,4 5,2 6,6 6,2 70 83 89 6,1 1 a 4 1 a 4 1 a 4 1 a 4
0 442 36 400 1 800 1 300 1 100 900 800 700 600 600 500 18,3 46,3 2,1 3,7 5,6 72 84 90 4,2 1 a 4 1 a 4 1 a 4 1 a 4
0 442 37 630 2 700 2 200 1 900 1 700 1 500 1 300 1 200 1 200 1 200 24,1 49,4 2,0 3,0 3,9 79 88 93 3,3 1 a 16 1 a 16 1 a 16 1 a 16
Primário 230-400 V ± 15 V - Secundário 230 V e Primário 230-400 V ± 15 V - Secundário 115-230 V
0 442 61 40 62 57 53 50 48 47 46 47 57 3,9 7,4 8,7 10,5 8,8 62 76 84 10,1 1 a 4 1 a 4 1 a 4 1 a 4
0 442 62 63 110 100 93 86 82 78 76 76 90 6,0 11,8 7,6 9,6 8,9 62 76 84 9,2 1 a 4 1 a 4 1 a 4 1 a 4
0 442 63 100 200 180 160 150 140 140 130 130 150 8,2 17,3 7,2 9,2 8,6 63 78 85 8,7 1 a 4 1 a 4 1 a 4 1 a 4
0 442 64 160 330 300 270 250 240 230 220 220 250 11,2 23,4 5,8 7,4 7,1 67 80 87 6,9 1 a 4 1 a 4 1 a 4 1 a 4
0 442 65 250 560 510 460 430 410 390 380 370 430 14,9 31,7 5,2 6,6 6,2 70 83 89 6,1 1 a 4 1 a 4 1 a 4 1 a 4
0 442 66 400 2 200 1 700 1 400 1 200 1 000 910 830 760 730 18,3 43,9 2,1 3,6 5,2 73 85 90 4,1 1 a 4 1 a 4 1 a 4 1 a 4
0 442 67 630 2 700 2 200 1 800 1 600 1 400 1 200 1 100 1 000 1 000 24,1 53,2 2,1 3,3 4,5 78 88 92 3,6 1 a 16 1 a 16 1 a 16 1 a 16
0 442 68 1 000 3 400 2 800 2 300 2 000 1 800 1 600 1 500 1 400 1 300 44,2 73,6 1,3 2,0 2,7 80 89 93 2,2 1 a 16 1 a 16 1 a 16 1 a 16
0 442 69 1 600 8 700 7 500 6 600 6 100 5 400 5 000 4 700 4 500 4 700 65,5 95,3 1,1 1,5 1,8 83 91 94 1,5 2,5 a 10 1,5 a 16 2,5 a 10 1,5 a 16
0 442 70 2 500 9 200 8 300 7 600 7 100 6 700 6 300 6 200 6 100 7 100 86,5 150,1 1,8 2,3 2,2 83 91 94 2,0 4 a 16 1,5 a 25 4 a 16 1,5 a 25
n Dimensões
Fig. 1: 40 a 400 VA Fig. 2: 630-1 000 VA Fig. 3: 1 600-2 500 VA
F F A
Ø Ø

6 B
C G G
C
Ø
Possibilidade de fixação
em 3 pontos, furo
B A oblongo aberto do lado
A C F
B do secundário G
Dimensões Fixação (2)
Ref. Pot. Fig. (mm) (mm) Peso
(VA) (kg)
A B C F G Ø
0 442 11/61 40 1 94 78 113 50 100 5,2 1,23
0 442 12/32/62 63 1 94 85 113 50 100 5,2 1,56
0 442 13/33/63 100 1 94 94 113 50 100 5,2 1,95
0 442 14/34/64 160 1 94 112 113 50 100 5,2 2,6
0 442 15/35/65 250 1 106 123 115 50 100 5,2 3,82
0 442 16/36/66 400 1 120 140 140 62,5 125 5,2 5,62
0 442 17/37/67 630 2 150 158 206 100 175 7 9,9
0 442 68 1 000 2 150 199 206 100 175 7 14,9
0 442 69 1 600 3 220 245 191 150 153 9 25,6
0 442 70 2 500 3 300 292 171 200 114 9 33,1
(1) Perdas totais à carga nominal
(2) Possibilidade de fixação direta sobre calha ómega até 250 VA
