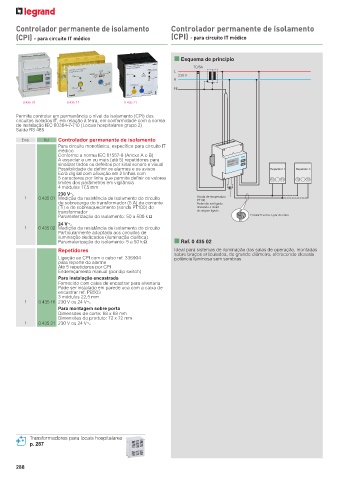

Page 290 - Catálogo Geral Legrand 2023

Controlador permanente de isolamento Controlador permanente de isolamento

(CPI) - para circuito IT médico (CPI) - para circuito IT médico

n Esquema de princípio
TC/5A
L
230 V
N
PE

0 435 01 0 435 11 0 435 21

Permite controlar em permanência o nível de isolamento (CPI) dos
circuitos isolados IT, em relação à terra, em conformidade com a norma
de instalação IEC 60364-7-710 (Locais hospitalares grupo 2)
Saída RS 485
Emb. Ref. Controlador permanente de isolamento
Para circuito monofásico, específico para circuito IT
médico
Conforme a norma IEC 61557-8 (Anexo A e B)
A associar a um ou mais (até 5) repetidores para R=HIGH Ω Test
sinalizar todos os defeitos por sinal sonoro e visual T=070 °C Page
Possibilidade de definir os alarmes e os avisos Repetidor 1 Repetidor 5
Ecrã digital com afixação em 2 linhas com
5 caracteres por linha que permite definir os valores 12 13 12 13
limites dos parâmetros em vigilância
4 módulos 17,5 mm
230 VA
1 0 435 01 Medição da resistência de isolamento do circuito Sonda de temperatura
PT100
de sobrecarga do transformador (5 A) de corrente Pode não ser ligado
(Ti) e do sobreaquecimento (sonda PT100) do deixando o shunt
transformador de origem ligado
Parameterização do isolamento: 50 a 500 k Ω Enrolar 5 vezes o par do cabo
24 VA
1 0 435 02 Medição da resistência de isolamento do circuito
Particularmente adoptada aos circuitos de
iluminação dedicados (iluminação cialítica)
Parameterização do isolamento: 5 a 50 k Ω n Ref. 0 435 02
Repetidores Ideal para sistemas de iluminação das salas de operação, montadas
sobre braços articulados, de grande diâmetro, oferecendo elevada
Ligação ao CPI com o cabo ref. 336904 potência luminosa sem sombras
para reporte do alarme
Até 5 repetidores por CPI
Endereçamento manual (por dip switch)
Para instalação encastrada
Fornecido com caixa de encastrar para alvenaria
Pode ser instalado em parede oca com a caixa de
encastrar ref. PB503
3 módulos 22,5 mm
1 0 435 11 230 V ou 24 VA
Para montagem sobre porta
Dimensões de corte: 68 x 68 mm
Dimensões do produto: 72 x 72 mm
1 0 435 21 230 V ou 24 VA

Transformadores para locais hospitalares
p. 287
