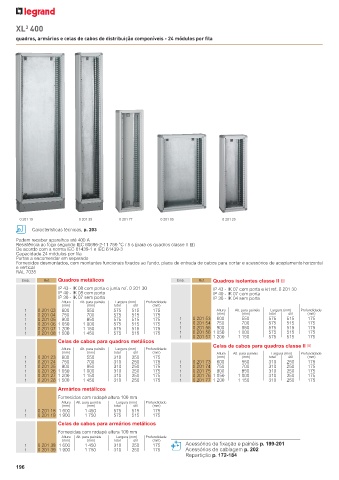

Page 198 - Catálogo Geral Legrand 2023

XL 400
3
quadros, armários e celas de cabos de distribuição componíveis - 24 módulos por fila

0 201 19 0 201 39 0 201 77 0 201 05 0 201 25
Características técnicas, p. 203
Podem receber aparelhos até 400 A
Resistência ao fogo segundo IEC 60695-2-11 750 °C / 5 s (para os quadros classe II 0)
De acordo com a norma IEC 61439-1 e IEC 61439-3
Capacidade 24 módulos por fila
Portas a encomendar em separado
Fornecidos desmontados, com montantes funcionais fixados ao fundo, placa de entrada de cabos para cortar e acessórios de acoplamento horizontal
e vertical
RAL 7035
Emb. Ref. Quadros metálicos Emb. Ref. Quadros isolantes classe II 0
IP 43 - IK 08 com porta e junta ref. 0 201 30 IP 43 - IK 07 com porta e kit ref. 0 201 30
IP 40 - IK 08 com porta IP 40 - IK 07 com porta
IP 30 - IK 07 sem porta IP 30 - IK 04 sem porta
Altura Alt. para painéis Largura (mm) Profundidade
(mm) (mm) total útil (mm)
1 0 201 03 600 550 575 515 175 Altura Alt. para painéis Largura (mm) Profundidade
1 0 201 04 750 700 575 515 175 (mm) (mm) total útil (mm)
1 0 201 05 900 850 575 515 175 1 0 201 53 600 550 575 515 175

1 0 201 06 1 050 1 000 575 515 175 1 0 201 54 750 700 575 515 175
1 0 201 07 1 200 1 150 575 515 175 1 0 201 55 900 850 575 515 175
1 0 201 08 1 500 1 450 575 515 175 1 0 201 56 1 050 1 000 575 515 175
1 0 201 57 1 200 1 150 575 515 175
Celas de cabos para quadros metálicos
Celas de cabos para quadros classe II 0
Altura Alt. para painéis Largura (mm) Profundidade
(mm) (mm) total útil (mm) Altura Alt. para painéis Largura (mm) Profundidade
1 0 201 23 600 550 310 250 175 (mm) (mm) total útil (mm)
1 0 201 24 750 700 310 250 175 1 0 201 73 600 550 310 250 175
1 0 201 25 900 850 310 250 175 1 0 201 74 750 700 310 250 175
1 0 201 26 1 050 1 000 310 250 175 1 0 201 75 900 850 310 250 175

1 0 201 27 1 200 1 150 310 250 175 1 0 201 76 1 050 1 000 310 250 175
1 0 201 28 1 500 1 450 310 250 175 1 0 201 77 1 200 1 150 310 250 175
Armários metálicos
Fornecidos com rodapé altura 100 mm
Altura Alt. para painéis Largura (mm) Profundidade
(mm) (mm) total útil (mm)

1 0 201 18 1 600 1 450 575 515 175

1 0 201 19 1 900 1 750 575 515 175
Celas de cabos para armários metálicos
Fornecidas com rodapé altura 100 mm
Altura Alt. para painéis Largura (mm) Profundidade
(mm) (mm) total útil (mm)
1 0 201 38 1 600 1 450 310 250 175 Acessórios de fixação e painéis p. 199-201

1 0 201 39 1 900 1 750 310 250 175 Acessórios de cablagem p. 202

Repartição p. 172-184
