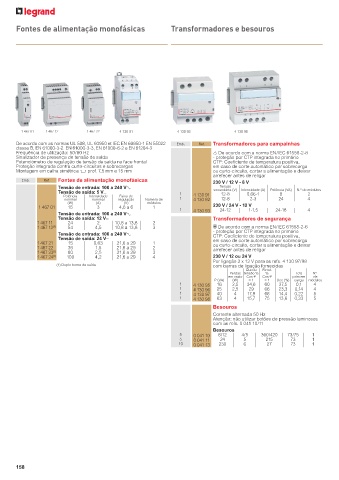

Page 160 - Catálogo Geral Legrand 2023

Fontes de alimentação monofásicas Transformadores e besouros

1 467 01 1 467 12 1 467 22 4 130 91 4 130 93 4 130 98

De acordo com as normas UL 508, UL 60950 et IEC EN 60950-1 EN 55022 Emb. Ref. Transformadores para campainhas
classe B, EN 61000-3-2. EN 61000-3-3, EN 61000-6-2 e EN 61204-3
Frequência de utilização: 50/60 Hz d De acordo com a norma EN/IEC 61558-2-8
Sinalizador de presença de tensão de saída - proteção por CTP integrada no primário
Potenciómetro de regulação de tensão de saída na face frontal CTP: Coeficiente de temperatura positiva,
Proteção integrada contra curto-circuitos e sobrecargas em caso de corte automático por sobrecarga
Montagem em calha simétrica 3 prof. 7,5 mm e 15 mm ou curto-circuito, cortar a alimentação e deixar
arrefecer antes de religar
Emb. Ref. Fontes de alimentação monofásicas 230 V / 12 V - 8 V
Tensão
Tensão de entrada: 100 a 240 VA secundária (V) Intensidade (A) Potência (VA) N.º de módulos
Tensão de saída: 5 V= 1
Potência Intensidade Faixa de 4 130 91 12-8 0,66-1 8 2
nominal nominal regulação Número de 1 4 130 92 12-8 2-3 24 4
(W) (A) (V) módulos
1 467 01 15 3 4,6 a 6 1 1 230 V / 24 V - 12 V 24-18 4
1-1,5
24-12
Tensão de entrada: 100 a 240 VA 4 130 93
Tensão de saída: 12 V= Transformadores de segurança
1 467 11 24 2 10,8 a 13,8 2
1 467 12 (1) 54 4,5 10,8 a 13,8 3 e De acordo com a norma EN/IEC 61558-2-6
Tensão de entrada: 100 a 240 VA - proteção por CTP integrada no primário
CTP: Coeficiente de temperatura positiva,
Tensão de saída: 24 V=
1 467 21 15 0,63 21,6 a 29 1 em caso de corte automático por sobrecarga
ou curto-circuito, cortar a alimentação e deixar
1 467 22 36 1,5 21,6 a 29 2 arrefecer antes de religar
1 467 23 (1) 60 2,5 21,6 a 29 3
1 467 24 (1) 100 4,2 21,6 a 29 4 230 V / 12 ou 24 V
Por ligação 2 x 12 V para as refs. 4 130 97/98
(1) Duplo borne de saída com barras de ligação fornecidas
Queda Rend.
Perdas tensão % % I (A) N.º
em vazio Cos ø Cos ø prim em de
P (VA) (W) = 1 = 1 Ucc (%) carga módulos
1 4 130 95 16 2,5 34,6 60 27,5 0,1 4
1 4 130 96 25 2,5 29 66 23,3 0,14 4
1 4 130 97 40 4 17,9 68 14,4 0,22 5
1 4 130 98 63 4 15,7 75 13,6 0,33 5
Besouros
Corrente alternada 50 Hz
Atenção: não utilizar botões de pressão luminosos
com as refs. 0 041 10/11
Besouros
5 0 041 10 8/12 4/5 360/420 73/75 1
5 0 041 11 24 5 215 73 1
10 0 041 13 230 6 27 73 1

158
