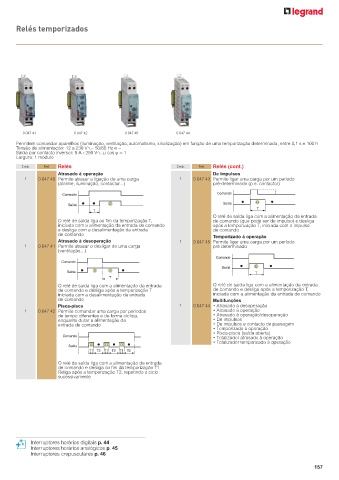

Relés temporizados

0 047 41 0 047 42 0 047 45 0 047 44
Tensão de alimentação: 12 a 230 V±- 50/60 Hz e =
Permitem comandar aparelhos (iluminação, ventilação, automatismo, sinalização) em função de uma temporização determinada, entre 0,1 s e 100 h
Saída por contacto inversor: 8 A - 250 V± µ cos ϕ = 1
Largura: 1 módulo
Emb. Ref. Relés Emb. Ref. Relés (cont.)
Atrasado à operação De impulsos
003980-6486q.eps
003983-6489q.eps
1 0 047 40 Permite atrasar a ligação de uma carga 1 0 047 43 Permite ligar uma carga por um período
(alarme, iluminação, contactor...) pré-determinado (p.e. contactor)
Comando Comando
Saída Saída
T
T
O relé de saída liga com a alimentação da entrada
O relé de saída liga ao fim da temporização T, de comando (que pode ser de impulso) e desliga
iniciada com a alimentação da entrada de comando após a temporização T, iniciada com o impulso
e desliga com a desalimentação da entrada de comando
de comando Temporizado à operação
003983-567q.eps
Atrasado à desoperação 1 0 047 45 Permite ligar uma carga por um período
003981-6487q.eps
1 0 047 41 Permite atrasar o desligar de uma carga pré determinado
(ventilação…)
Comando
Comando
Saída
Saída T
T
O relé de saída liga com a alimentação da entrada O relé de saída liga com a alimentação da entrada
de comando e desliga após a temporização T de comando e desliga após a temporização T,
iniciada com a desalimentação da entrada iniciada com a alimentação da entrada de comando
de comando Multifunções
Pisca-pisca 1 0 047 44 • Atrasado à desoperação
1 0 047 42 Permite comandar uma carga por períodos • Atrasado à operação
de tempo diferentes e de forma cíclica, • Atrasado à operação/desoperação
003982-6488q.eps
enquanto durar a alimentação da • De impulsos
entrada de comando • De impulsos e contacto de passagem
• Temporizado à operação
• Pisca-pisca (saída aberta)
Comando • Totalizador atrasado à operação
• Totalizador temporizado à operação
Saída
T1 T2 T1 T2 T1 T2
O relé de saída liga com a alimentação da entrada
de comando e desliga ao fim da temporização T1
Religa após a temporização T2, repetindo o ciclo
sucessivamente

Interruptores horários digitais p. 44
Interruptores horários analógicos p. 45
Interruptores crepusculares p. 46
