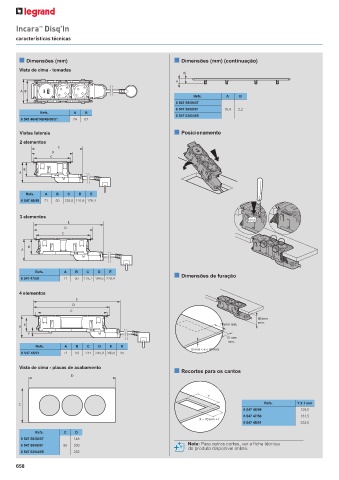

Page 660 - Catálogo Geral Legrand 2024

Incara Disq'In
TM
características técnicas

■ Dimensões (mm) ■ Dimensões (mm) (continuação)
Vista de cima - tomadas
B
A

A B
Refs. A B
6 547 55/56/57
6 547 59/60/61 10,4 2,2
Refs. A B
6 547 63/64/65
6 547 46/47/48/49/50/51 74 67
Vistas laterais ■ Posicionamento
2 elementos
E
D
C

B
A

Refs. A B C D E
6 547 46/49 71 50 126,8 141,6 176,4

3 elementos CLICK
E
D
C

B
A

Refs. A B C D E
■ Dimensões de furação
6 547 47/50 71 50 179,7 194,5 229,4

4 elementos
E
D
C
80 mm
B 70 mm min. min.
A
F
15 mm
min.
Refs. A B C D E E
15 mm < e < 40 mm
6 547 48/51 71 50 231 245,8 280,6 55
Vista de cima - placas de acabamento
■ Recortes para os cantos
D

Y
C Refs. Y ± 1 mm
6 547 46/49 129,5
6 547 47/50 181,5
X = 70 mm ±1
6 547 48/51 233,5
Refs. C D
6 547 55/56/57 148
6 547 59/60/61 80 200 Nota: Para outros cortes, ver a ficha técnica
do produto disponível online.
6 547 63/64/65 252
