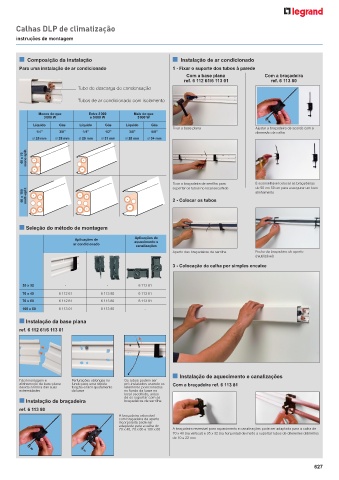

Page 629 - Catálogo Geral Legrand 2024

Calhas DLP de climatização

instruções de montagem

n Composição da instalação n Instalação de ar condicionado
Para uma instalação de ar condicionado 1 - Fixar o suporte dos tubos à parede
Com a base plana Com a braçadeira
ref. 6 112 61/6 113 01 ref. 6 113 80
Tubo de descarga de condensação

Tubos de ar condicionado com isolamento
Menos do que Entre 3000 Mais do que
3000 W e 5000 W 5000 W
Líquido Gás Líquido Gás Líquido Gás
Fixar a base plana Ajustar a braçadeira de acordo com a
1/4" 3/8" 1/4" 1/2" 3/8" 5/8" dimensão da calha
Ø 25 mm Ø 28 mm Ø 25 mm Ø 31 mm Ø 28 mm Ø 34 mm

40 x 70 mono split

Fixar a braçadeira de serrilha para É aconselhável colocar as braçadeiras
de 50 em 50 cm para assegurar um bom
suportar os tubos no local escolhido
60 x 100 multi-split 2 - Colocar os tubos alinhamento

n Seleção do método de montagem

Aplicações de
Aplicações de aquecimento e
ar condicionado canalizações
Aperto das braçadeiras de serrilha Fecho da braçadeira de aperto
(reutilizável)
3 - Colocação da calha por simples encaixe

35 x 32 - - 6 113 81
70 x 40 6 112 61 6 113 80 6 113 81
70 x 60 6 112 61 6 113 80 6 113 81
100 x 60 6 113 01 6 113 80 -

n Instalação da base plana
ref. 6 112 61/6 113 01

n Instalação de aquecimento e canalizações
Fácil montagem e Perfurações oblongas no Os tubos podem ser
alinhamento da base plana fundo para uma rápida pré-instalados usando os Com a braçadeira ref. 6 113 81
devido à forma das suas fixação e fácil ajustamento retentores posicionados
extremidades da base no fundo da base no
local escolhido, antes
de os suportar com as
n Instalação de braçadeira braçadeiras de serrilha
ref. 6 113 80
A braçadeira extensível
com braçadeira de aperto
incorporada pode ser
adaptada para a calha de
70 x 40, 70 x 60 e 100 x 60 A braçadeira reversível para aquecimento e canalizações pode ser adaptada para a calha de
70 x 40 (na vertical) e 35 x 32 (na horizontal) de modo a suportar tubos de diferentes diâmetros
de 10 a 22 mm

627
